Rangos

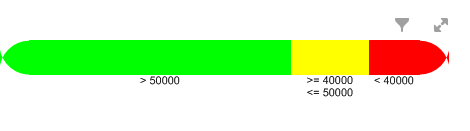

Si en la pestaña "Indicador" elige como "Tipo indicador" el valor rangos, en el diseño le aparecerá el siguiente objeto:

Si el valor del "Tipo Indicador" es rangos, la pestaña "Texto" no sirve para nada y las pestañas a explicar son las siguientes:

Indicador

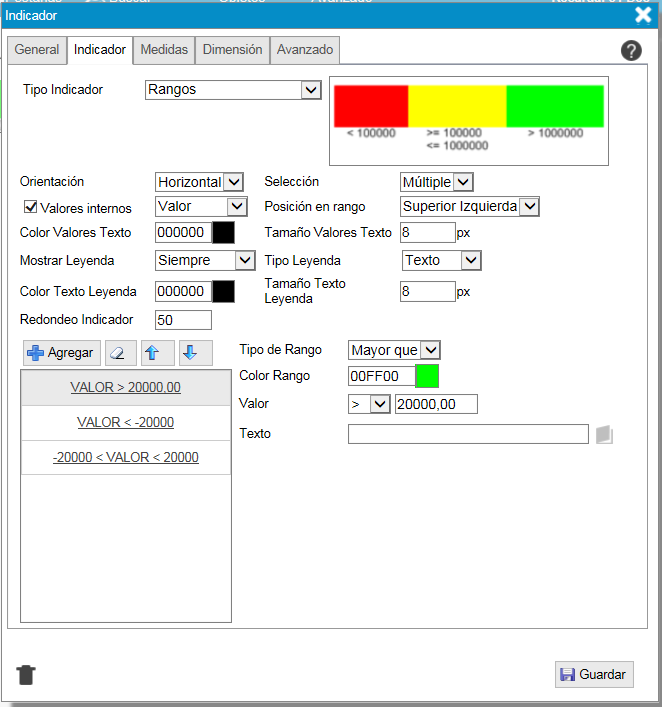

La pestaña "Indicador" tendrá el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

"Orientación". Sirve para indicar si el objeto se muestra en horizontal o en vertical.
"Selección". Sirve para indicar si en el objeto permite la selección. Los posibles valores son simple, multiple y nunca.
"Valores internos". Si marca esta opcíon los valores se mostrarán dentro del objeto, en caso contrario, no se mostrarán. Puede mostrar el valor de la medida, un porcentaje o ambos.
"Posición en rango". Cuando está marcada la opción "Valores internos", indica la posición dentro del objeto donde se muestran los valores o los porcentajes.
"Color valores texto". Sirve para indicar el color del texto con el cual se mostrarán los valores.
"Tamaño valores texto". Sirve para indicar el tamaño del texto en píxeles con el que mostramos los valores.
"Mostrar leyenda". Sirve para indicar cuando se muestra la leyenda. Los posibles valores son: nunca, siempre y maximización.
"Tipo leyenda". Sirve para indicar el aspecto que va a tener la leyenda. Los valores posibles son: Texto, leyenda o nada.
"Posición". Sirve para indicar donde se coloca la leyenda. Los posibles valores son: arriba, abajo, izquierda o derecha. Sólo visible cuando mostrar leyenda está activo.
"Color texto leyenda". Sirve para indicar el color del texto que se usa en la leyenda.
"Tamaño texto leyenda". Sirve para indicar el tamaño del texto usado en la leyenda.
"Redondeo indicador". Redondeo en los extremos del indicador.

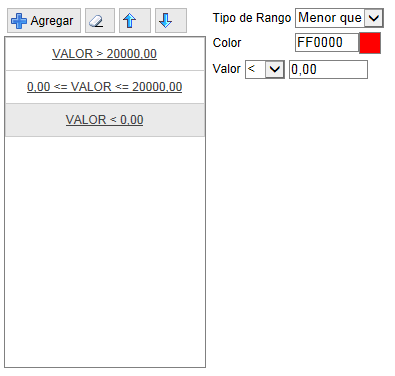

En esta pestaña, existe una ventana donde se definen los distintos intervalos que componen el indicador:

Esta ventana tiene un botón

que le permite añadir un nuevo intervalo, un botón

con el que puede eliminar un intevalo y unos botones

que le permiten ordenar los intervalos definidos.
Para definir un intervalo existen las siguientes posibilidades:

"Tipo de Rango=Menor que". Sirve para definir un intervalo con un único extremo menor o igual que un valor.
"Tipo de Rango=Intervalo". Sirve para definir un intervalo con dos extremos.
"Tipo de Rango=Mayor que". Sirve para definir un intervalo con un único extremo mayor o igual que un valor.

En todos los intervalos que defina, encontrará un campo "Color" que le permite asignarle un color determinado al intervalo y un campo "Valor" que se usa para definir los extremos del mismo.

Medidas

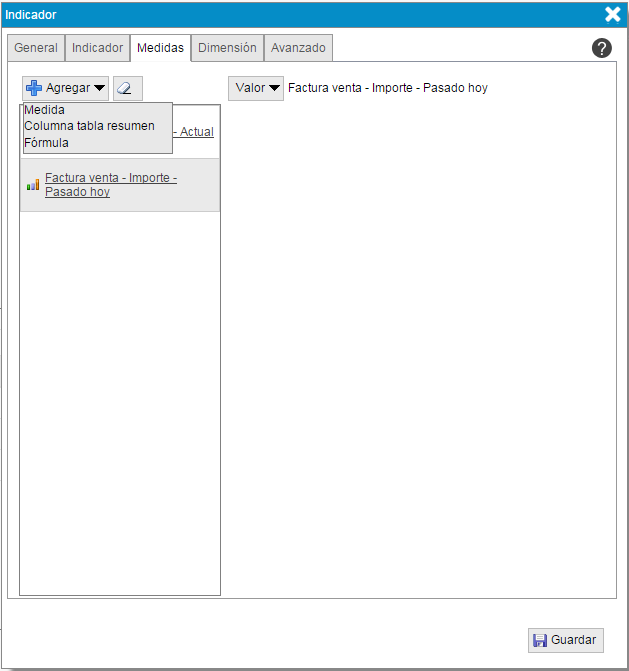

En esta pestaña puede añadir una o dos medidas, una o dos columnas de una tabla resumen del diseño así como una o dos fórmulas.

Cuando solo se añade una medida, se realiza el calculo de la medida para la dimensión indicada y se cuenta cuantos resultados están dentro de cada intervalo para pintarlos en el indicador. Si por el contrario, incorporamos una segunda medida, utiliza la primera para saber en que intervalos se encuentra, pero en el indicador muestra el valor calculado de la segunda medida.

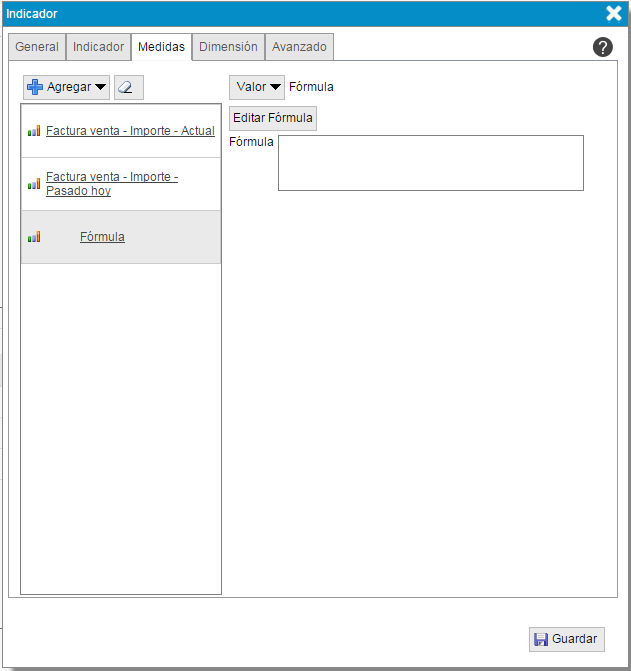

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar

y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

Editor Fórmula

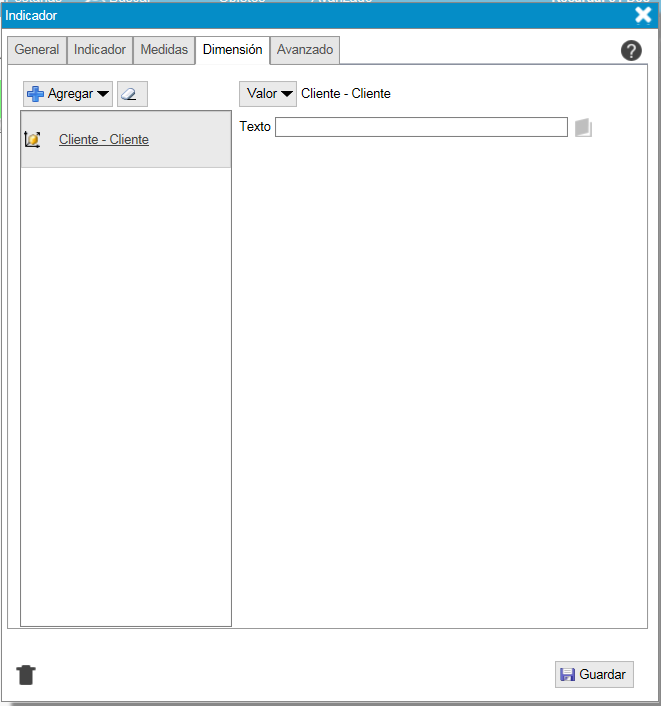

Dimensión

En esta pestaña puede añadir una única dimensión que se usará para calcular las medidas.

Paso a detallar el significado del campo que se puede rellenar:

"Texto". Es el título de la única dimensión.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
