Imagen

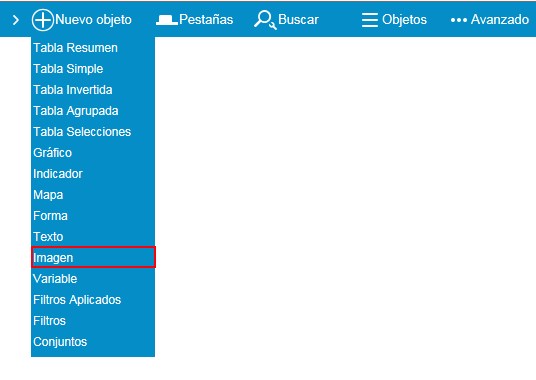

Para incorporar una imagen en el diseño, debe acceder al menu "Nuevo Objeto" y seleccionar "Imagen":

La configuración de este objeto solo dispone de la pestaña general y de la pestaña avanzado, que se han explicado anteriormente en este manual, pinche en los siguiente link y siga las indicaciones:

Diseño - Pestaña general

Diseño - Pestaña Avanzado

General

La pestaña "General" contiene una serie de opciones que son aplicables a la mayoría de los objetos. La siguiente figura muestra todos los campos disponibles para este tipo de objeto.

Se van a definir cada uno de los campos pertecientes a esta pestaña:

Nombre. Texto que se asocia al objeto para identificarlo dentro del grupo de objetos del diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Título. Texto que se muestra con el objeto en el diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Pestaña. Indica en qué pestaña del diseño se va a visualizar el objeto. Por defecto se selecciona la pestaña actual, pero se puede elegir cualquier otra a partir de la lista de pestañas que aparezca al pulsar la lupa que se encuentra situada a su derecha.
Posición/Tamaño. La posición de un objeto se define introduciendo en la casilla "X" (eje de coordenadas X) el número de píxeles que se desea desplazar la esquina superior-izquierda de dicho objeto en horizontal. En la casilla "Y" (eje de coordenadas Y) se debe introducir el número de píxeles que se quiere desplazar en sentido vertical. Una vez definida la posición inicial, se le asigna el tamaño, proporcionando valores (también en píxeles) para su altura (casilla "Alto") y anchura (casilla "Ancho"). Esta opción no estará disponible si el objeto tiene asignado un grupo de control.
Profundidad. Posición en el eje z. La profundidad permite visualizar o esconder objetos que se superponen unos con otros según el valor que se le asigna. Los objetos con la misma profundidad se encuentran en la misma capa. Si hay objetos que ocupan la misma posición, sólo será visible el objeto que tenga mayor profundidad. Por ejemplo, si se crean varios objetos para ponerlos sobre uno de tipo forma, ésta deberá tener menor profundidad (por ejemplo, profundidad 0) que el resto de los objetos (por ejemplo, profundidad 1).
Ajuste. Las propiedades de ajuste se refieren a como se comporta el objeto cuando se redimensiona el area de controles. Se pueden seleccionar uno de los tres posibles valores de ajuste.

Sin ajuste: en este caso no se realiza ninguna acción de ajuste.
Relativo: se incrementa la distancia respecto al margen correspondiente según la relación de alto o ancho de diseño a visualización según corresponda.
Fijo: se mantiene fija la distacia respecto al margen correspondiente.

Ajuste controles

Color de fondo. Color que se asigna al fondo del objeto. Se puede elegir cualquier color disponible en la paleta de colores que se muestra al pulsar sobre el campo de texto que contiene su valor.
Tipo de imagen. Indicamos que tipo de imagen se utilizará. 2 opciones:

Imagen: La imagen que mostrará el objeto es la que se definirá en el diseño, se pueden añadir varias imagenes que variarán según el valor de la medida.
Logo cliente: Con esta opción se cargará el logo (imagen) del cliente. En este caso no se habilita la opción de cambio de imagen según un valor.

Fondo transparente. Opción que permite no asignar ningún color al fondo del objeto.
Objeto visible. Muestra o no el objeto en el visor dependiendo de esta propiedad. Se puede indicar como expresión pulsando en el botón de "Exp.". Si hay una expresión definida el checkbox se deshabilita. Expresiones.
Imagen. Mediante la lupa puede seleccionar la imagen a mostrar.
Cambio de imagen. El objeto permite cambiar la imagen según el valor de una medida, de una fórmula y del resultado de una tabla resumen. Si ese valor es superior a una cantidad fijada se mostrará una imagen y en caso contrario puede hacer que se muestre otra.
Ajustar tamaño. Marcando este opción puede hacer que la imagen se ajuste al tamaño de su contenedor.
Alineación horizontal. Posición del objeto con respecto a la línea horizontal. Los posibles valores son: izquierda, centro, derecha y justificado.
Alineación vertical. Posición del objeto con respecto a la línea vertical. Los posibles valores son: superior, central e inferior

En el caso que la opción imagen esté seleccionada, si está la opción de logo la imagen ya habrá sido seleccionada en el cliente, se deberá seleccionar la imagen para mostrar (es necesaria). Para ello, se pulsa sobre el botón

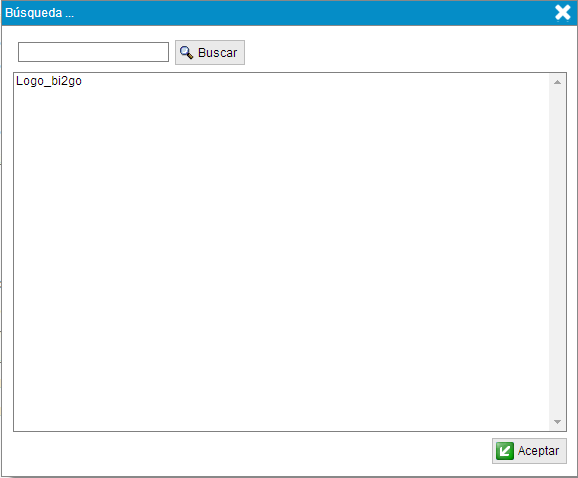

y se muestra una pantalla donde puede seleccionar una imagen de la aplicación para incorporarla al diseño.

Si no sabe como añadir una imagen a la aplicación, pinche en el siguiente link y siga las indicaciones:

Imagenes

Acciones

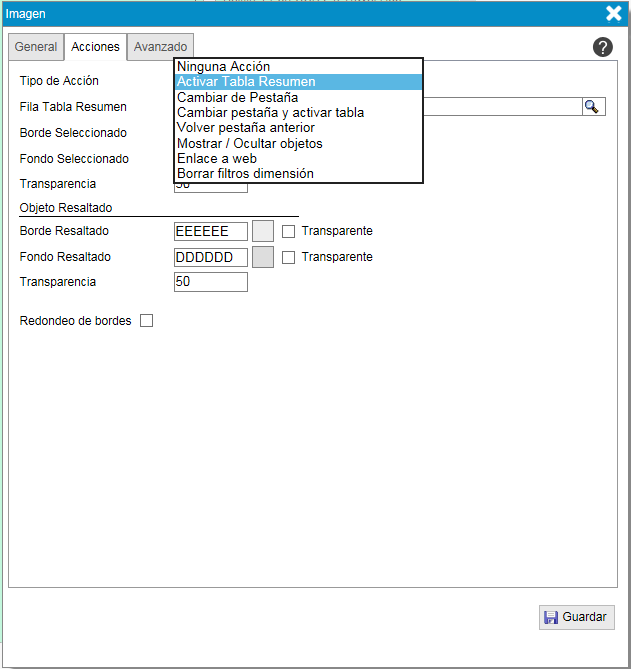

Esta pestaña nos muestra todas las acciones que puede realizar un objeto imagen al incorporarlo a un diseño.

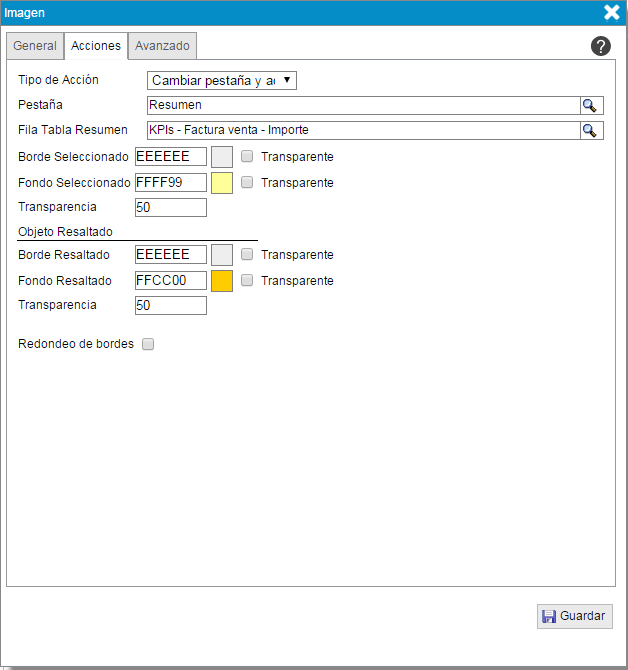

Según la acción que vaya a realizar la imagen, se habilitarán uno o varios campos para seleccionar la pestaña o la fila de la tabla resumen que se va a activar.

Mediante el botón

puede seleccionar la pestaña o fila de la tabla resumen que quiere mostrar.
Se van a definir cada uno de los campos pertecientes a esta pestaña:

Pestaña. Indica la pestaña que se activa al hacer clic sobre el objeto texto.
Fila tabla resumen. Indica la fila de la tabla resumen que se activa al hacer clic sobre el objeto texto.
Borde seleccionado. Color del borde cuando se selecciona el texto.
Fondo seleccionado. Color del fondo cuando se selecciona el texto.
Transparencia. Indica el porcentaje de transparencia del objeto imagen.
Borde resaltado. Color del borde cuando se pasa con el ratón por enciam del objeto.
Fondo resaltado. Color del fondo cuando se se pasa con el ratón por enciam del objeto.
Redondeo de bordes. Indica si los bordes de la imagen se muestran redondeados o no.

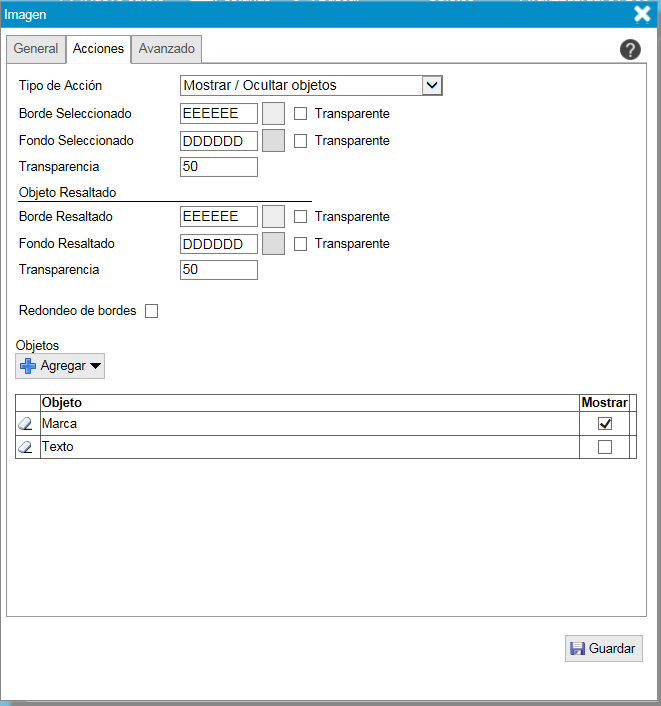

Si la acción que va a realizar es la de mostrar u ocultar objetos, se habilitarán los siguientes campos para incorporar los objetos y decidir si se visualizan o no.

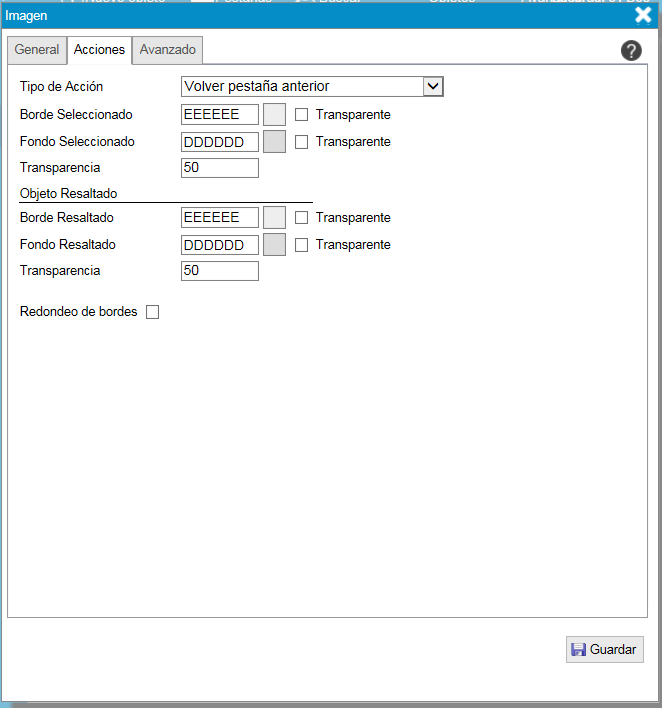

Si la acción que va a realizar es la volver a la anterior pestaña visitada, se habilitarán los siguientes campos.

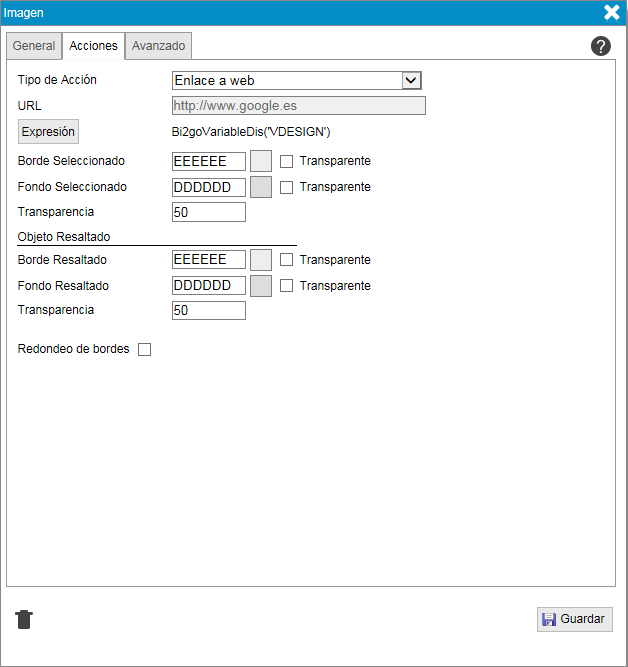

Si se selecciona enlace a web, el objeto actuará como un link a otra página, mostrándolo en otra pestaña. Se ha de introducir la dirección en el campo URL. Se puede indicar como una expresión pulsando en el botón de "Expresión". Si hay una expresión definida el cuadro de texto se deshabilita y se muestra la expresión en el panel. Expresiones.

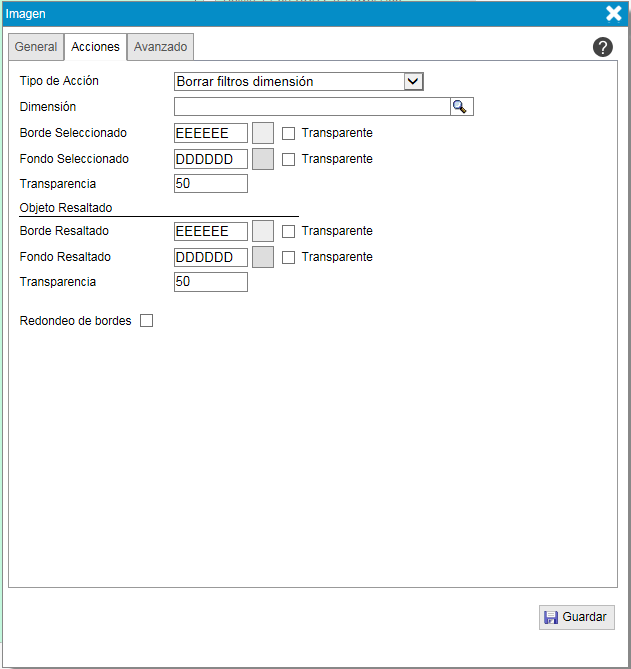

Si se selecciona borrar filtros dimensión, el objeto borrará de los filtros seleccionados, sólo los que sean de la dimensión especificada.
