Histograma

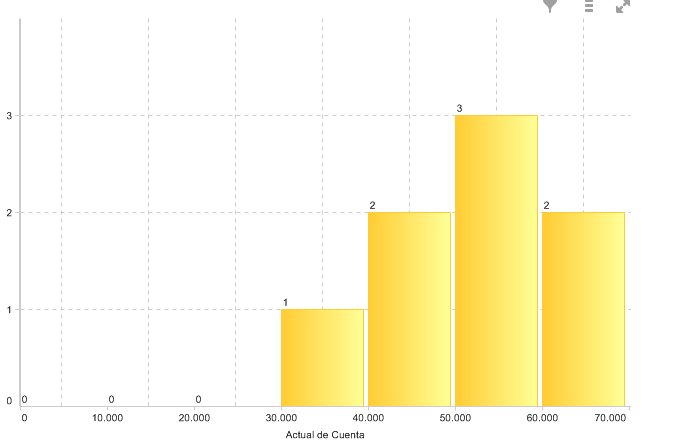

Si en la pestaña "Gráfico" elige como "Tipo" el valor histograma, en el diseño le aparecerá el siguiente objeto:

Si quiere configurar un histograma, las pestañas que se va a encontrar son las siguientes:

Gráfico

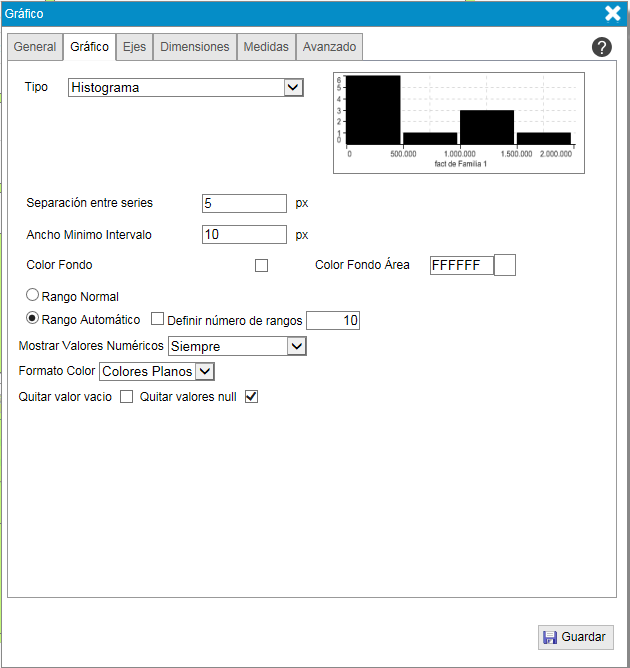

La pestaña "Gráfico" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

• "Ordenar Dimensión". El gráfico histograma lo que hace es calcular la medida para cada dimensión y luego mira, según el resultado, cuantas dimensiones están en cada intervalo.Si añade una nueva dimensión aquí, calcula los resultados teniendo en cuanta ambas dimensiones y luego mira cuanto resultados hay en cada intervalo. Esto tiene sentido cuando ambas dimensiones tienen el mismo significado, por ejemplo la dimensión mes texto y la dimensión mes numérico.
• "Orden". Permite indicar orden ascendente o descendente para las columnas calculadas teniendo en cuenta la dimensión "Ordenar Dimension".
• "Valor". Si la dimensión tiene un valor numérico indica que se va a ordenar por el valor númerico en lugar de por el orden alfabético.
• "Separación entre series". Indica espacio de separación entre las columnas.
• "Ancho mínimo intervalo". Indica la separación mínima entre los intervalos.
• "Color Fondo". Indica si queremos que el fondo del gráfico tenga un color o no.
• "Color Fondo Área". Si hemos marcado la casilla "Color Fondo" en este campo se indica que color debe tener el fondo.
• "Rango Normal". Si marcamos esta opción, hay que introducir un valor numérico en la casilla que se habilita y con ese valor se generarán los intervalos.
• "Rango Automático". La aplicación calcula los rangos para poder mostrar todas las dimensiones y los resultados de sus medidas o columnas de tabla resumen. Además se puede definir el número exacto de rangos que se deben generar, habilitando la opción de definir rangos.
• "Mostrar valores numéricos". Indica si se muestran los valores númericos de las columnas del histograma siempre o cuando el objeto está maximizado. Los valores se muestran cuando pasamos el ratón por encima de las columnas.
• "Quitar valor vacío". Eliminar las dimensiones cuyo resultado sea vacío.
• "Quitar valores null".Eliminar las dimensiones cuyo resultado sea nulo.

Ejes

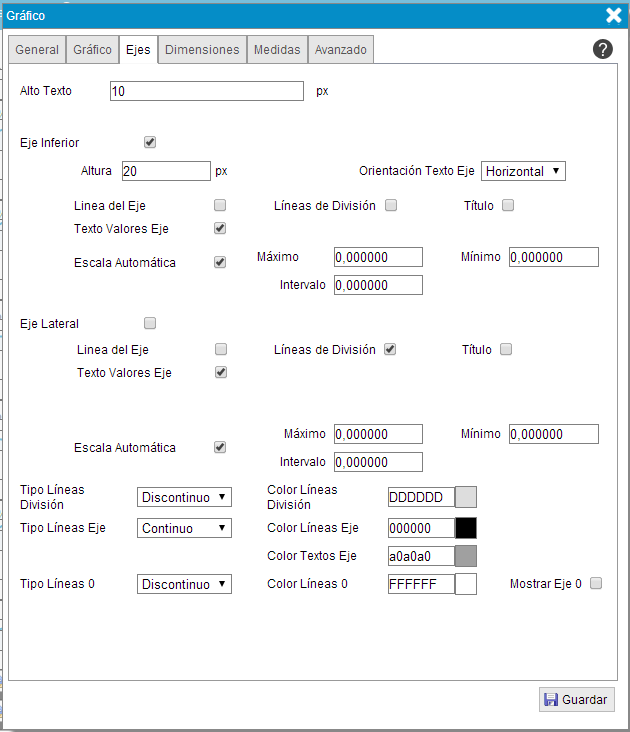

La pestaña "Ejes" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

• "Alto texto". Altura del texto que se muestra en los ejes del gráfico.
• "Eje inferior".Muestra u oculta el eje de la parte inferior del gráfico.
  • "Altura". Tamaño de la separación entre el eje inferior y el borde del objeto gráfico.
  • "Línea del eje". Indica si se muestra o no la línea del eje inferior.
  • "Texto valores Eje". Indica si se muestran o no los extremos de los distintos intervalos.
  • "Orientación Texto Eje". Los textos del eje inferior pueden mostrarse en horizontal, en vertical o inclinados.
  • "Líneas de división". Mostrar o no unas líneas perpendiculales al eje inferior que, junto con las líneas de división del eje lateral, constituyen una cuadrícula.
  • "Título". Muestra o no el título de la dimensión y la medida en el eje inferior.
  • "Escala Automática". La aplicación muestra el eje inferior con una escala que permita mostrar todos los valores de la medida.
  • "Máximo". Si está desmarcada la casilla de la escala automática, es el valor máximo que va a tener la escala en el eje inferior.
  • "Mínimo". Si está desmarcada la casilla de la escala automática, es el valor mínimo que va a tener la escala en el eje inferior.
  • "Intervalo". Si está desmarcada la casilla de la escala automática, es el tamaño de cada intervalo en el eje inferior.
• "Eje lateral". Muestra u oculta el eje lateral del gráfico.
  • "Línea del eje". Indica si se muestra o no la línea del eje lateral.
  • "Líneas de división". Mostrar o no unas líneas perpendiculales al eje lateral que, junto con las líneas de división del eje inferior, constituyen una cuadrícula.
  • "Título". Muestra o no el título del eje lateral.
  • "Texto valores Eje". Indica si se muestran o no los valores en el eje lateral.
  • "Escala Automática". La aplicación muestra el eje lateral con una escala que permita mostrar todos los valores del grafico.
  • "Máximo". Si está desmarcada la casilla de la escala automática, es el valor máximo que va a tener la escala en el eje lateral.
  • "Mínimo". Si está desmarcada la casilla de la escala automática, es el valor mínimo que va a tener la escala en el eje lateral.
  • "Intervalo". Si está desmarcada la casilla de la escala automática, es el tamaño de cada intervalo en el eje lateral.
• "Tipo líneas división". Las líneas de división se pueden mostrar continuas o discontinuas.
• "Color líneas división". Color que tienen las líneas de división.
• "Tipo líneas Eje". Las líneas de los ejes pueden ser continuas o discontinuas.
• "Color líneas Eje". Color de las líneas de los ejes.
• "Color texto eje". Color del texto que se muestra en los ejes.
• "Tipo línea 0". El eje 0 puede ser una línea continua o discontinua.
• "Color línea 0". Color de la línea 0.
• "Mostrar eje 0". Indica si se muestra o no el eje 0.El eje 0 es la línea que muestra la separación entre los valores positivos y los valores negativos.

Dimensiones

En esta pestaña puede agregar una dimensión o un conjunto de dimensiones.La pestaña "Dimensiones" tiene el siguiente aspecto:



Paso a detallar el significado del campo que puede rellenar en esta pestaña:

• "Texto". Forma parte del título en el eje inferior.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

• Mostrar grupo. Opción que permite mostrar u ocultar la ruleta dentada en el gráfico.Este objeto nos permite cambiar la dimensión que usará el gráfico para mostrar la información.

Medidas

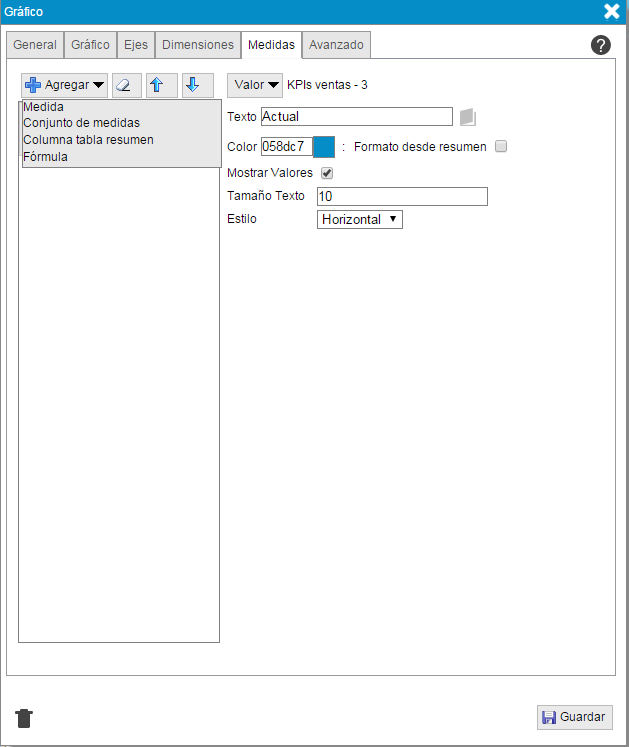

En esta pestaña puede añadir una medida o una columna de una tabla resumen del diseño o un conjunto de medidas.


Paso a detallar el significado de los distintos campos que se pueden rellenar para cada medida o columna de tabla resumen:

• "Texto". Forma parte del título que se mostrará en el eje inferior.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

• "Formato". Indica como se mostrará el resultado númerico de la medida o columna de la tabla resumen.
• "Color". Color de la columna del gráfico.
• "Cambio de color". Puede cambiar el color de la columna del gráfico según el resultado númerico de la medida o columna de la tabla resumen. Si el resultado de la medida o columna de la tabla resumen está por encima de un valor fijado,la columna tendrá un determinado color, lo mismo ocurre si está por debajo de un valor o dentro del intervalo de valores.




• "Mostrar valores". Indica si se muestran o no los valores de las columnas del gráfico.
• "Tamaño texto". Indica el tamaño del texto con el que se muestran los valores de las columnas.
• "Estilo". El texto de los valores de las columnas se puede mostrar en horizontal, vertical o inclinado.

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

• Editor Fórmula
