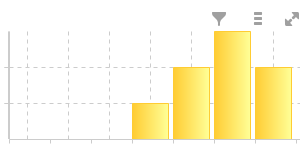

Gráfico

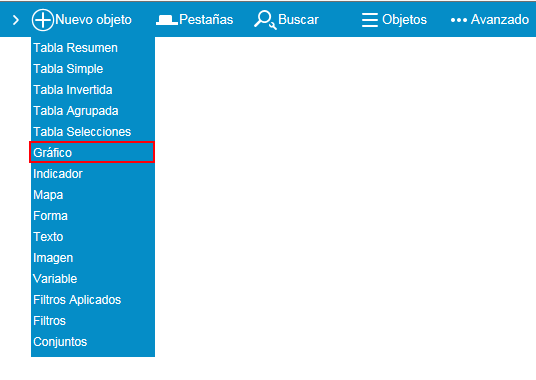

Para incorporar un gráfico en el diseño, debe acceder al menu "Nuevo Objeto" y seleccionar "Gráfico":
La configuración de este objeto dispone de la pestaña general y de la pestaña avanzado, que se han explicado anteriormente en este manual, pinche en los siguientes links y siga las indicaciones:

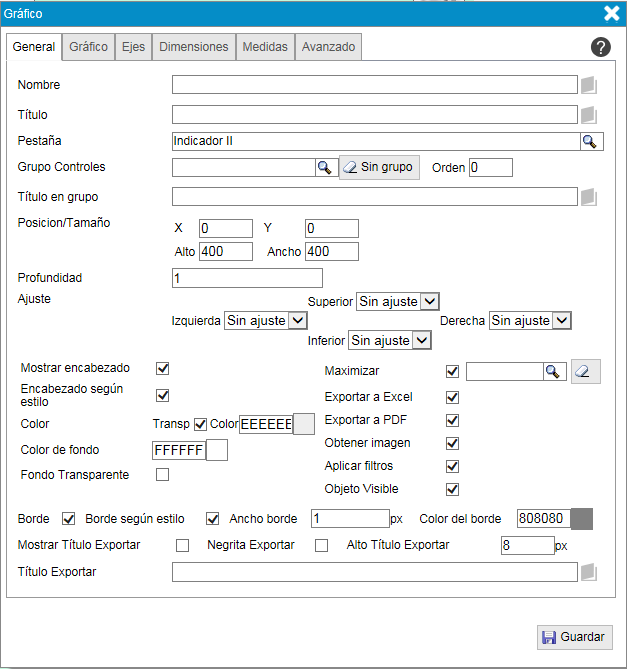

A continuación se explican los distintos campos que aparecen en la pestaña general del objeto Gráfico.
General
La pestaña "General" contiene una serie de opciones que son aplicables a la mayoría de los objetos.
Se van a definir cada uno de los campos pertecientes a esta pestaña:
- Nombre. Texto que se asocia al objeto para identificarlo dentro del grupo de objetos del diseño.
Al lado de este campo aparece el botón
, el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles.
El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
- Título. Texto que se muestra con el objeto en el diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles.
El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
- Pestaña. Indica en qué pestaña del diseño se va a visualizar el objeto. Por defecto se selecciona la pestaña actual, pero se puede elegir cualquier
otra a partir de la lista de pestañas que aparezca al pulsar la lupa
que se encuentra
situada a su derecha.
- Grupo controles. Se le puede asignar un grupo de control, de forma que adopte la posición y el tamaño asignados a ese grupo. La lista de grupos de
control se obtiene pulsando en el icono que hay a su derecha.
- Orden. Número que representa el orden de visualización del objeto dentro del grupo de control que tenga asignado.
- Título en grupo. Texto que se muestra para identificar al objeto dentro de un mismo grupo de control.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles.
El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
- Posición/Tamaño. La posición de un objeto se define introduciendo en la casilla "X" (eje de coordenadas X) el número de píxeles que
se desea desplazar la esquina superior-izquierda de dicho objeto en horizontal. En la casilla "Y" (eje de coordenadas Y) se debe introducir
el número de píxeles que se quiere desplazar en sentido vertidal. Una vez definida la posición inicial, se le asigna el tamaño, proporcionando
valores (también en píxeles) para su altura (casilla "Alto") y anchura (casilla "Ancho"). Esta opción no estará disponible si el objeto tiene
asignado un grupo de control.
- Profundidad. Posición en el eje z. La profundidad permite visualizar o esconder objetos que se superponen unos con otros según el valor que se le asigna.
Los objetos con la misma profundidad se encuentran en la misma capa. Si hay objetos que ocupan la misma posición, sólo será visible el
objeto que tenga mayor profundidad. Por ejemplo, si se crean varios objetos para ponerlos sobre uno de tipo forma, ésta deberá tener
menor profundidad (por ejemplo, profundidad 0) que el resto de los objetos (por ejemplo, profundidad 1).
- Ajuste. Las propiedades de ajuste se refieren a como se comporta el objeto cuando se redimensiona el area de controles. Se pueden
seleccionar uno de los tres posibles valores de ajuste.
- Sin ajuste: en este caso no se realiza ninguna acción de ajuste.
- Relativo: se incrementa la distancia respecto al margen correspondiente según la relación de alto o ancho de diseño a visualización según corresponda.
- Fijo: se mantiene fija la distacia respecto al margen correspondiente.
El ajuste de objetos se explica en detalle en la sección Ajuste controles.
- Mostrar encabezado. Opción que permite mostrar u ocultar el encabezado del objeto. El encabezado contiene el título del
gráfico y las opciones de filtrado, maximizado y exportación a otros documentos del objeto.
- Encabezado según estilo. Al seleccionar esta opción se aplica el estilo predefinido para el encabezado de los objetos de
tipo gráfico, sin tener el cuenta el estilo seleccionado en el resto de opciones del encabezado.
- Color. Color que se aplica al fondo del encabezado del gráfico, sólo si la opción "Encabezado según estilo" no está seleccionada.
Se puede elegir cualquier color disponible en la paleta de colores que se muestra al pulsar sobre el campo de texto que
contiene su valor. Si la opción "Transp" está seleccionada, no se visualizará el color del encabezado, ya que será transparente.
- Color de fondo. Color que se aplica al fondo del gráfico.
- Fondo transparente. Opción que permite visualizar o no el color de fondo asignado al gráfico.
- Borde. Opción que permite crear el gráfico con o sin borde en los márgenes.
- Borde según estilo. Al seleccionar esta opción se aplica el estilo predefinido para el borde de los objetos de
tipo gráfico, sin tener el cuenta el estilo seleccionado en el resto de opciones del borde de la tabla.
- Ancho borde. Si el gráfico presenta borde, permite definir su grosor (en píxeles).
- Color del borde. Si el gráfico presenta borde, permite definir su color.
- Maximizar. Opción que permite aumentar el tamaño del objeto, ocupando todo el espacio disponible en el visor. Cuando esta opción esté
seleccionada, se mostrará en la parte superior del objeto el icono
.
- Exportar a Excel. Opción que permite que el objeto sea exportado a un documento de tipo Excel.
- Exportar a Pdf. Opción que permite que el objeto sea exportado a un documento de tipo Pdf.
- Aplicar Filtros: Indica si los filtros seleccionados en el visor se aplican o no al objeto.
- Mostrar Título Exportar: Muestra un título en los documentos que se generen al exportar.
- Negrita Exportar: Título en negrita.
- Alto título exportar: Tamaño de letra del título.
- Título exportar: Título que se mostrará en el documento exportado.
Las demás pestañas dependen del valor que elija en el campo "Tipo" y las explicaremos a continuación según los posibles valores.
