Gráfico Funnel

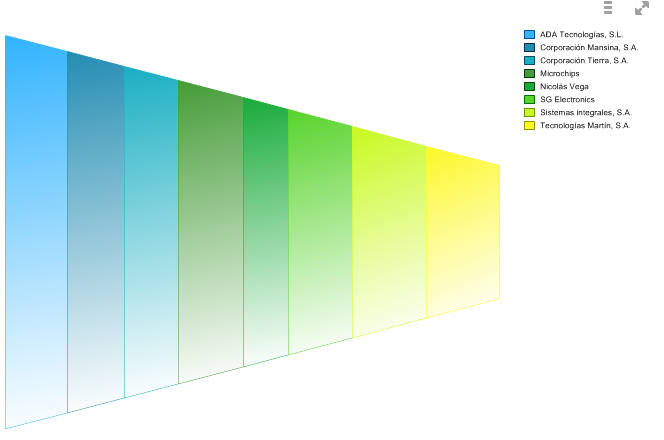

Si en la pestaña "Gráfico" elige como "Tipo" el valor funnel, en el diseño le aparecerá el siguiente objeto:

Si quiere configurar un gráfico funnel, las pestañas que se va a encontrar son las siguientes:

Gráfico

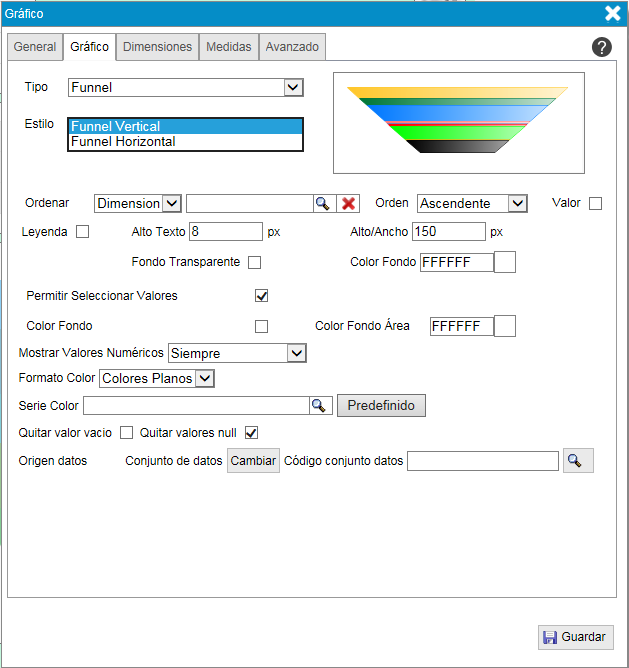

La pestaña "Gráfico" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

"Estilo". Este campo dispone de dos valores de los que depende la orientación del gráfico.

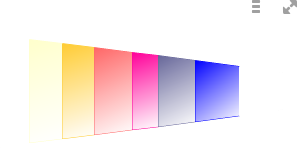

Funnel Horizontal

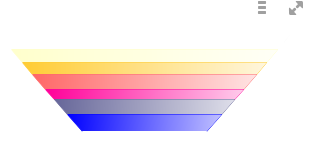

Funnel Vertical
"Ordenar Dimensión". Permite ordenar los rectángulos que componen el funnel por una dimensión distinta a la que se muestra en la pestaña dimensión, siempre y cuando ambas dimensiones tengan el mismo significado, por ejemplo la dimensión mes texto y la dimensión mes numérico.
"Orden". Permite indicar orden Ascendente o Descendente para la dimensión incorporada en el campo "Ordenar Dimension".
"Valor". Si la dimensión tiene un valor numérico indica que se va a ordenar por el valor númerico en lugar de por el orden alfabético.
"Leyenda". Indica si se muestra o no la leyenda junto al gráfico funnel.
"Ancho máximo". Si se muestra la leyenda, indica el ancho máximo de la zona que esta va a ocupar cuando el gráfico se exporta a pdf o a imagen.
"Alto texto". Si se muestra la leyenda, indica el tamaño del texto.
"Fondo Transparente". Si se muestra la leyenda, este campo hace que tenga el fondo transparente.
"Color Fondo". Si se muestra la leyenda, este campo permite asignarle un color al fondo de la leyenda.
"Permitir seleccionar valores". Permitir o no hacer clic sobre los rectángulos del gráfico funnel y aplicar ese valor como filtro en todo el diseño.
"Color Fondo". Indica si queremos que el fondo del gráfico tenga un color o no.
"Color Fondo Área". Si hemos marcado la casilla "Color Fondo" en este campo se indica que color debe tener el fondo.
"Mostrar valores numéricos". Indica si quiere que los valores númericos de los rectángulos se muestren siempre o solo cuando el objeto está maximizado. Los valores se muestran cuando pasamos el ratón por encima de los rectángulos.
"Formato color". El color puede verse uniforme (plano) o con degradado.
"Serie color". Indica que se usará una serie de color para determinar los distintos colores del gráfico funnel.
Puede obtener más información de las series de color en el siguiente link:
- Diseño - Series de color
"Quitar valor vacío". Eliminar las dimensiones cuyo resultado sea vacío.
"Quitar valores null".Eliminar las dimensiones cuyo resultado sea nulo.
"Origen datos". Cambiar de origen de datos. Más información en Conjuntos de datos en objetos.

Dimensiones

En esta pestaña puede agregar una dimensión o un conjunto de dimensiones.La pestaña "Dimensiones" tiene el siguiente aspecto:

Paso a detallar el significado de los campos que puede rellenar en esta pestaña:

"Texto". Es el título que se mostrará en el gráfico funnel.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
"Mostrar grupo". Opción que permite mostrar u ocultar la ruleta dentada en el gráfico.Este objeto nos permite cambiar la dimensión que usará el gráfico para mostrar la información.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

"Nombre columna". Código de columna en el modo conjunto de datos.
"Formato fecha". Formato que se le aplicará a los campos fecha, si se muestra el valor como texto.

Medidas

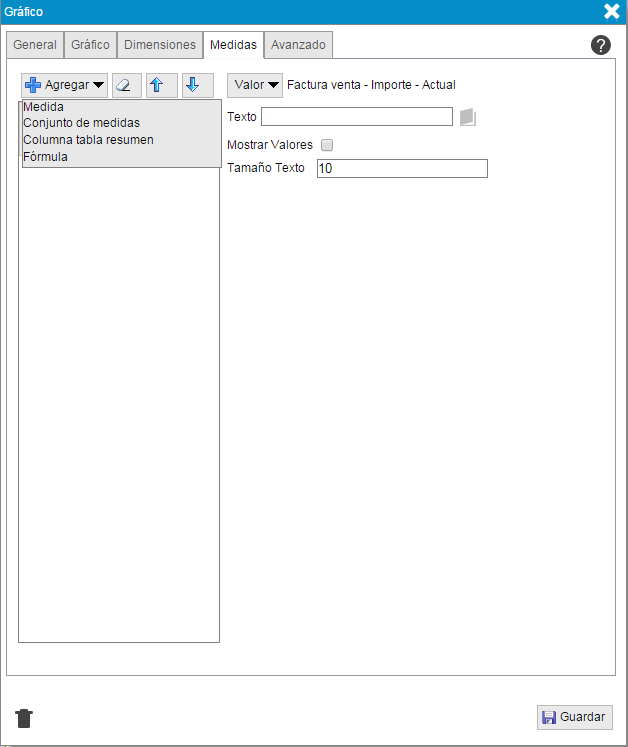

En esta pestaña puede añadir una medida, una columna de una tabla resumen del diseño, un conjunto de medidas o una formula.

Paso a detallar el significado de los distintos campos que se pueden rellenar para cada medida o columna de tabla resumen:

"Texto". Forma parte del título que se mostrará en el gráfico funnel.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
"Formato". Indica como se mostrará el resultado númerico de la medida o columna de la tabla resumen.
"Nombre columna". Código de columna en el modo conjunto de datos. Más información en Conjuntos de datos en objetos.
"Mostrar valores". Indica si se muestran o no los valores de la medida en los rectángulos que componen el gráfico funnel.
"Tamaño texto". Indica el tamaño del texto con el que se muestran los valores de los rectángulos.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

"Nombre columna". Código de columna en el modo conjunto de datos.

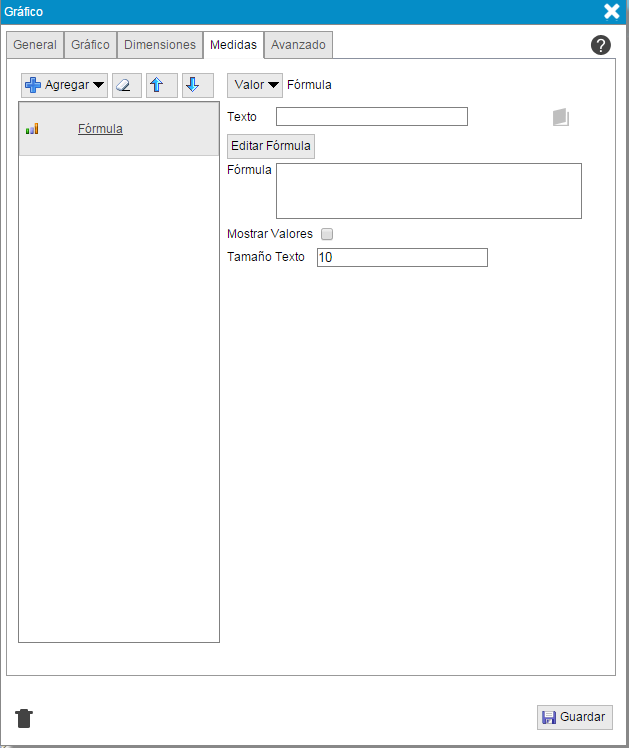

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar

y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

Editor Fórmula
