Conjuntos

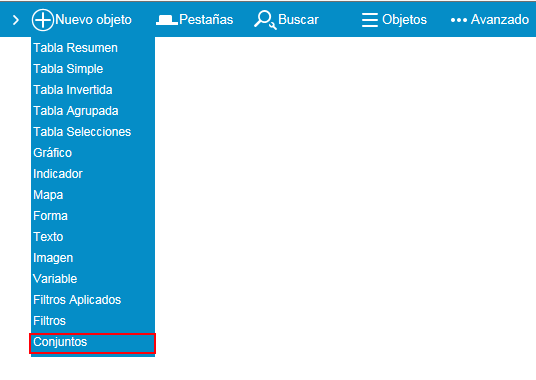

Para incorporar un objeto que controle el funcionamiento de conjuntos de dimensión, conjuntos de medida, filas de tablas resumen y conjuntos de datos, debe acceder al menu "Nuevo Objeto" y seleccionar "Conjuntos":

La configuración de este objeto solo dispone de la pestaña general, que se han explicado anteriormente en este manual, pinche en los siguiente link y siga las indicaciones:

Diseño - Pestaña general

General

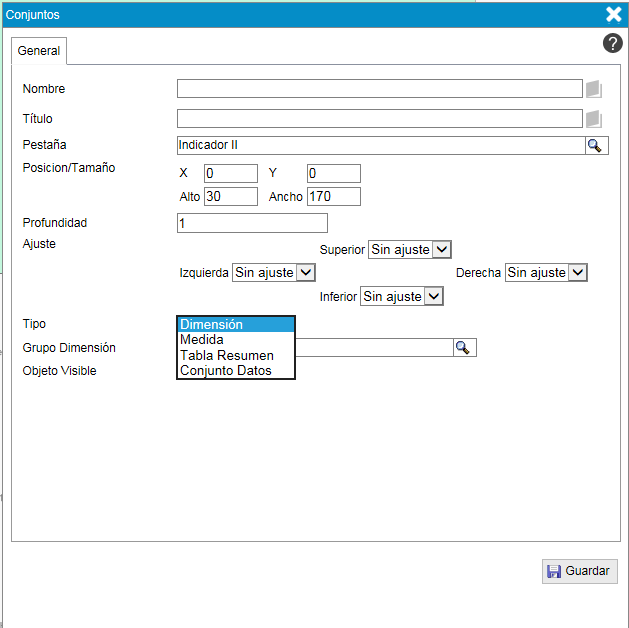

La pestaña "General" contiene una serie de opciones que son aplicables a la mayoría de los objetos. La siguiente figura muestra todos los campos disponibles para este tipo de objeto.

Se van a definir cada uno de los campos pertecientes a esta pestaña:

Nombre. Texto que se asocia al objeto para identificarlo dentro del grupo de objetos del diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Título. Texto que se muestra con el objeto en el diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Pestaña. Indica en qué pestaña del diseño se va a visualizar el objeto. Por defecto se selecciona la pestaña actual, pero se puede elegir cualquier otra a partir de la lista de pestañas que aparezca al pulsar la lupa que se encuentra situada a su derecha.
Posición/Tamaño. La posición de un objeto se define introduciendo en la casilla "X" (eje de coordenadas X) el número de píxeles que se desea desplazar la esquina superior-izquierda de dicho objeto en horizontal. En la casilla "Y" (eje de coordenadas Y) se debe introducir el número de píxeles que se quiere desplazar en sentido vertical. Una vez definida la posición inicial, se le asigna el tamaño, proporcionando valores (también en píxeles) para su altura (casilla "Alto") y anchura (casilla "Ancho"). Esta opción no estará disponible si el objeto tiene asignado un grupo de control.
Profundidad. Posición en el eje z. La profundidad permite visualizar o esconder objetos que se superponen unos con otros según el valor que se le asigna. Los objetos con la misma profundidad se encuentran en la misma capa. Si hay objetos que ocupan la misma posición, sólo será visible el objeto que tenga mayor profundidad. Por ejemplo, si se crean varios objetos para ponerlos sobre uno de tipo forma, ésta deberá tener menor profundidad (por ejemplo, profundidad 0) que el resto de los objetos (por ejemplo, profundidad 1).
Ajuste. Las propiedades de ajuste se refieren a como se comporta el objeto cuando se redimensiona el area de controles. Se pueden seleccionar uno de los tres posibles valores de ajuste.

Sin ajuste: en este caso no se realiza ninguna acción de ajuste.
Relativo: se incrementa la distancia respecto al margen correspondiente según la relación de alto o ancho de diseño a visualización según corresponda.
Fijo: se mantiene fija la distacia respecto al margen correspondiente.

El ajuste de objetos se explica en detalle en la sección Ajuste controles.
Tipo. Que tipo de objeto se controlará: Conjuntos de dimensiones, conjunto de medidas, tabla resumen y conjuntos de datos definidos.
- Grupo Dimensión. Conjunto de dimensión que se gestionará desde el objeto.
- Grupo Medida. Conjunto de medida que se gestionará desde el objeto.
- Tabla resumen. Tabla resumen que se gestionará desde el objeto.
- Conjunto datos. Valores de columna de un conjunto de datos.
Objeto visible. Muestra o no el objeto en el visor dependiendo de esta propiedad.

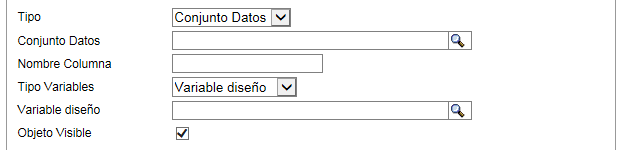

En el caso que se seleccione el tipo conjunto de datos, habrá que definir unos campos más para su funcionamiento. Habrá que seleccionar una columna del conjunto de datos para que se puedan mostrar sus valores en el desplegable. Además habrá que definir también una variable en donde se almacenará el índice del valor seleccionado.

Nombre columna. Nombre de la columna del conjunto de datos que usaremos en el control.
Tipo variable. Selecciona que tipo de variable se utilizará para almacenar el valor seleccionado (dependiente del diseño o a la pestaña).
Variable diseño/Variable pestaña. Dependerá del tipo de variable que se haya seleccionado. Define la variable en donde se alamacenará el valor seleccionado.

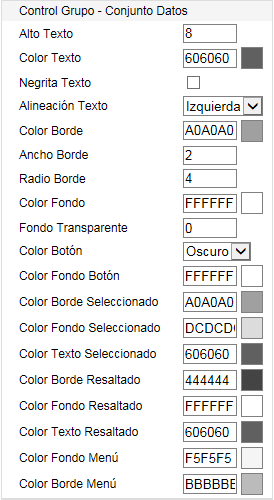

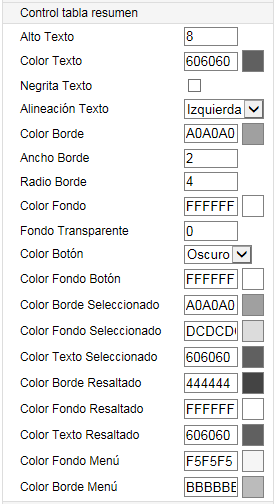

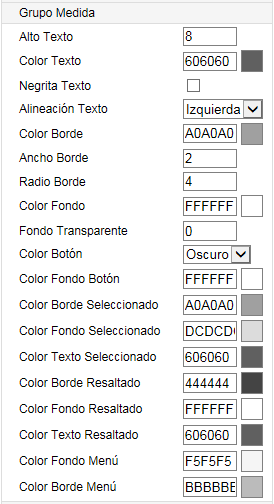

Además, se puede modificar la configuración de estilo del objeto en la pantalla de estilo. Aquí se definirán los colores y fondos de los elemntos, así como el tamaño de texto, etc. Configuración - Estilo

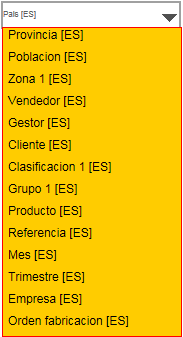

Este objeto desplega un menú con las opciones a elegir, valor de dimensión-medida en los conjuntos, las filas de la tabla resumen en el otro y las filas de la columna seleccionada en el caso del conjunto de datos.

Functionamiento

Al pulsar sobre el desplegable, se mostrará una lista con todos los valores del conjunto / tabla resumen, menos el seleccionado (si lo hay). Al seleccionar un valor, se realizará el cambio según el objeto, y el menú se cerrará.
