Gauge Simple

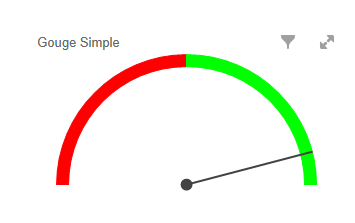

Si en la pestaña "Indicador" elige como "Tipo indicador" el valor gauge simple, en el diseño le aparecerá el siguiente objeto:

Si el valor del "Tipo Indicador" es gauge simple,la pestaña "Texto" no se utiliza y las pestañas "Indicador" y "Medidas" son las siguientes:

Indicador

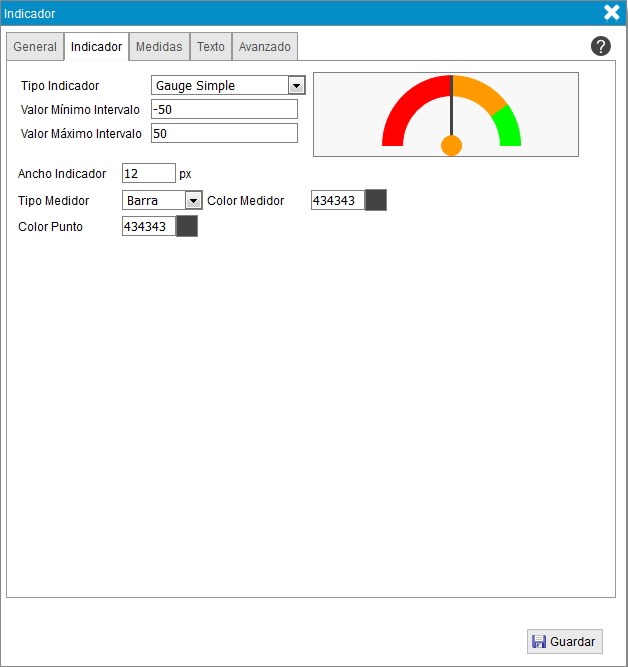

La pestaña "Indicador" tendrá el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

"Valor mínimo intervalo". Es el valor más pequeño que se va a mostrar en el gauge simple.
"Valor máximo intervalo". Es el valor más grande que se va a mostrar en el gauge simple.
"Ancho indicador". Altura de la barra del gauge simple.
"Tipo medidor". Selector que permite elegir que tipo de medidor se desea: barra o triángulo
"Color medidor". Color de la barra del gauge simple.
"Color punto". Color del punto del gauge simple. Sólo para medidor tipo barra.

Indicador simple con medidor tipo triángulo.

Medidas

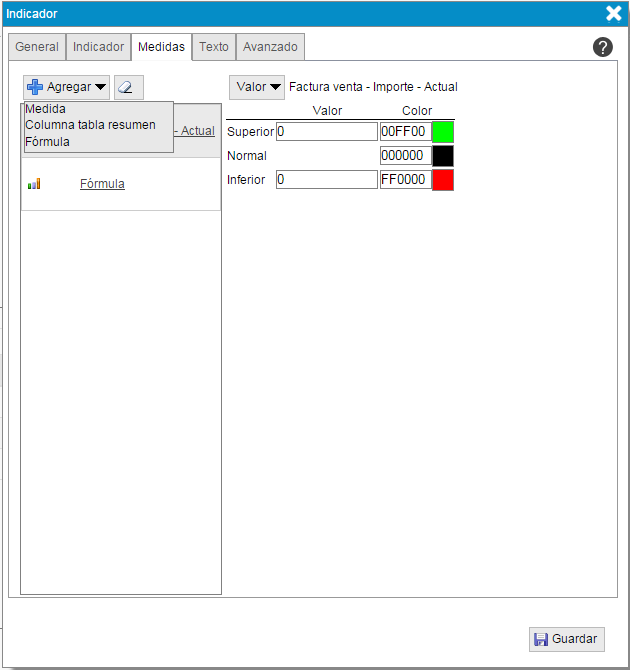

En esta pestaña puede añadir una o varias medidas así como columnas de una tabla resumen del diseño o varias fórmulas.

Paso a detallar el significado de los distintos campos que se pueden rellenar para cada medida o columna de tabla resumen:

"Cambio de color". Puede cambiar el color del indicador según el resultado númerico de la medida o columna de la tabla resumen. Si el resultado de la medida o columna de la tabla resumen está por encima de un valor fijado,el indicador tendrá un determinado color, lo mismo ocurre si está por debajo de un valor o dentro del intervalo de valores.

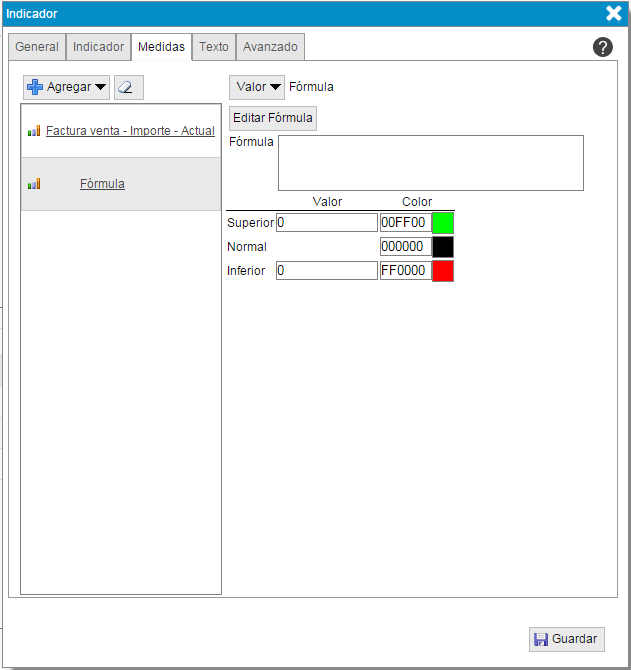

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar

y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

Editor Fórmula

Texto

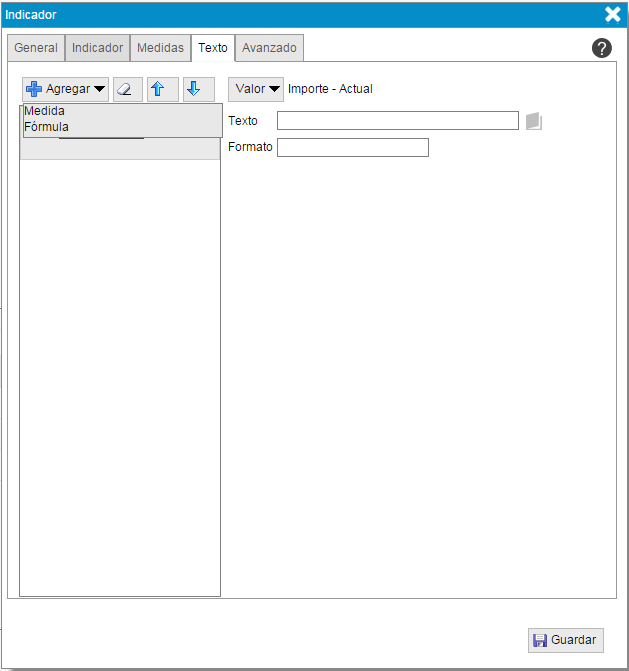

Esta pestaña le permite agregar varias medidas o fórmulas, que se mostrarán en la parte inferior del gráfico, como un texto y el resultado numérico del cálculo de la medida.

Paso a detallar el significado de los distintos campos que se pueden rellenar para cada medida:

"Texto". Se muestra en la parte inferior del gráfico e indica el significado de la medida.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
"Formato". Indica el formato con que se va a mostrar el resultado de la medida.

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar

y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

Editor Fórmula
