Documentación Bi2go

Gráfico Columnas

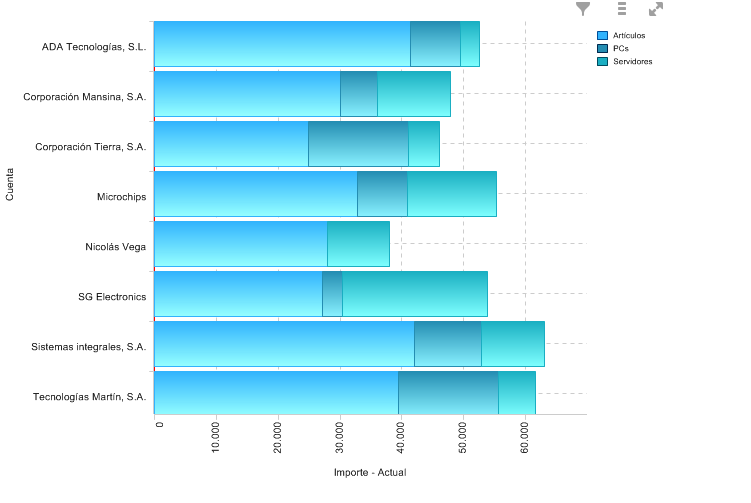

Si en la pestaña "Gráfico" elige como "Tipo" el valor columnas, en el diseño le aparecerá el siguiente objeto:

Si quiere configurar un gráfico de columnas, las pestañas que se va a encontrar son las siguientes:

Gráfico

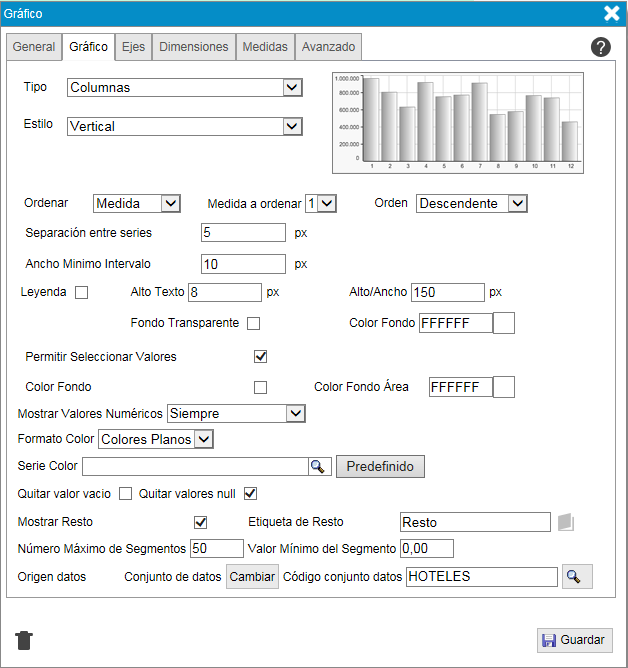

La pestaña "Gráfico" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

• "Estilo". Este campo dispone de cuatro valores de los que depende la orientación y el diseño del gráfico.

  Vertical
  Agrupado Verticalmente
  Horizontal
  Agrupado Horizontalmente
  Pesos en vertical
  Pesos en horizontal



• "Ordenar Dimensión". Permite ordenar las columnas por una dimensión distinta a la que se muestra en el eje inferior, siempre y cuando ambas dimensiones tengan el mismo significado, por ejemplo la dimensión mes texto y la dimensión mes numérico.
• "Orden". Permite indicar orden Ascendente o Descendente para la dimensión incorporada en el campo "Ordenar Dimension".
• "Valor". Si la dimensión tiene un valor numérico indica que se va a ordenar por el valor númerico en lugar de por el orden alfabético.
• "Separación entre series". Indica espacio de separación entre las columnas.
• "Ancho mínimo intervalo". Indica el ancho de las columnas.
• "Leyenda". Indica si se muestra o no la leyenda junto al gráfico.
• "Ancho máximo". Si se muestra la leyenda, indica el ancho máximo de la zona que esta va a ocupar cuando el gráfico se exporta a pdf o a imagen.
• "Alto texto". Si se muestra la leyenda, indica la altura del texto.
• "Fondo Transparente". Si se muestra la leyenda, este campo hace que tenga el fondo transparente.
• "Color Fondo". Si se muestra la leyenda, este campo permite asignarle un color al fondo de la leyenda.
• "Permitir seleccionar valores". Permitir o no hacer clic sobre una columna y aplicar ese valor como filtro en todo el diseño.
• "Color Fondo". Indica si queremos que el fondo del gráfico tenga un color o no.
• "Color Fondo Área". Si hemos marcado la casilla "Color Fondo" en este campo se indica que color debe tener el fondo.
• "Mostrar valores numéricos". Indica si se muestran los valores númericos de las columnas siempre o cuando el objeto está máximizado. Los valores se muestran cuando pasamos el ratón por encima de las columnas.
• "Formato color". El color puede verse uniforme (plano) o con degradado.
• "Serie color". Esto funciona únicamente cuando el gráfico tiene dos dimensiones. Indica que se usará una serie de color para determinar los distintos colores del gráfico.
  Puede obtener más información de las series de color en el siguiente link:

  • Diseño - Series de color
• "Quitar valor vacío". Eliminar las dimensiones cuyo resultado sea vacío.
• "Quitar valores null".Eliminar las dimensiones cuyo resultado sea nulo.
• "Mostrar resto". Si el gráfico está ordenado por una medida y no es de tipo gráfico de pesos se podrá mostrar una columna como resto. Habilitar este campo activa que se muestre el resto.
• "Etiqueta de Resto". Texto que identifica a los segmentos que no se muestran individualmente sino que se agrupan en un único pedazo.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
• "Número máximo de Segmentos". Número máximo de columnas que se pintarán, sin incluir la columna de resto.
• "Valor mínimo del segmento". Porcentaje mínimo que debe tener un valor, con respecto al total, para ser pintado. Si ya se ha alcanzado el máximo de columnas, se colocará su valor en el resto.
• "Origen datos". Cambiar de origen de datos. Más información en Conjuntos de datos en objetos.

Ejes

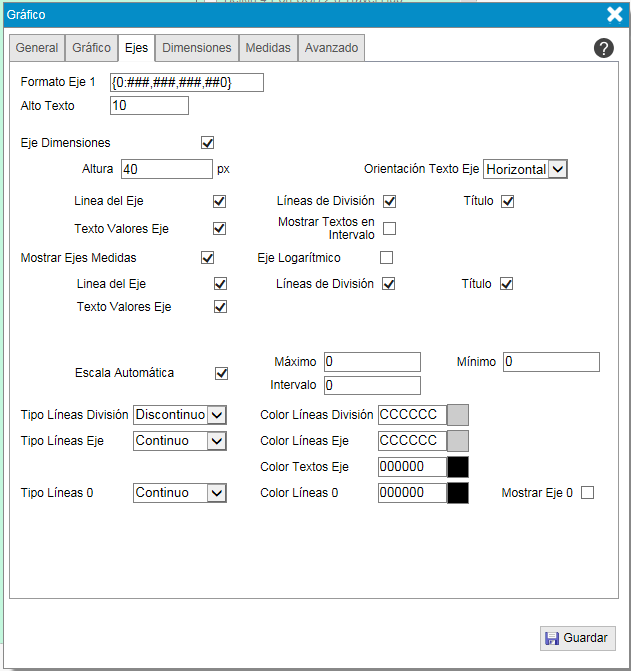

La pestaña "Ejes" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

• "Formato Eje 1". Formato de los valores numéricos que se muestran en el gráfico.
• "Alto texto". Altura del texto que se muestra en los ejes del gráfico.
• "Eje dimensiones".Muestra u oculta el eje donde se muestran los valores de la dimensión.
  • "Altura". Tamaño de la separación entre el eje de dimensión y el borde del objeto gráfico.
  • "Línea del eje". Indica si se muestra o no la línea del eje de dimensión.
  • "Texto valores Eje". Indica si se muestra o no un texto con los distintos valores de la dimensión.
  • "Orientación Texto Eje". Los textos del eje de dimensión pueden mostrarse en horizontal, en vertical o inclinados.
  • "Líneas de división". Mostrar o no unas líneas perpendiculales al eje de dimensión que, junto con las líneas de división del eje de medidas, constituyen una cuadrícula.
  • "Título". Muestra o no el título de la dimensión del eje de dimensión.
• "Mostrar eje de medida". Muestra u oculta el eje donde se muestran los valores de la medida.
  • "Eje logarítmico." Muestra la representación de los valores de forma logarítmica en base 10.
  • "Línea del eje". Indica si se muestra o no la línea del eje de medida.
  • "Texto valores Eje".Indica si se muestra o no un rango de valores donde están incluidos los valores de la medida.
  • "Líneas de división". Mostrar o no unas líneas perpendiculales al eje de medida que, junto con las líneas de división del eje de dimensión, constituyen una cuadrícula.
  • "Título". Muestra o no el título de la medida del eje de medida.
  • "Escala Automática". La aplicación muestra el eje de medida con una escala que permita mostrar todos los valores de la medida.
  • "Máximo". Si está desmarcada la casilla de la escala automática, es el valor máximo que va a tener la escala en el eje de medida.
  • "Mínimo". Si está desmarcada la casilla de la escala automática, es el valor mínimo que va a tener la escala en el eje de medida.
  • "Intervalo". Si está desmarcada la casilla de la escala automática, es el tamaño de cada intervalo en el eje de medida.
• "Tipo líneas división". Las líneas de división se pueden mostrar continuas o discontinuas.
• "Color líneas división". Color que tienen las líneas de división.
• "Tipo líneas Eje". Las líneas de los ejes pueden ser continuas o discontinuas.
• "Color líneas Eje". Color de las líneas de los ejes.
• "Color texto eje". Color del texto que se muestra en los ejes.
• "Tipo línea 0". El eje 0 puede ser una línea continua o discontinua.
• "Color línea 0". Color de la línea 0.
• "Mostrar eje 0". Indica si se muestra o no el eje 0.El eje 0 es la línea que muestra la separación entre los valores positivos y los valores negativos.

Dimensiones

En esta pestaña puede agregar una o varias dimensiones, otra opción es añadir un conjunto de dimensiones.La pestaña "Dimensiones" tiene el siguiente aspecto:



Paso a detallar el significado del campo que puede rellenar en esta pestaña:

• "Texto". Es el título de la dimensión en el eje de dimensión.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

• "Mostrar grupo". Opción que permite mostrar u ocultar la ruleta dentada en el gráfico.Este objeto nos permite cambiar la dimensión que usará el gráfico para mostrar la información.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

• "Nombre columna". Código de columna en el modo conjunto de datos.
• "Formato fecha". Formato que se le aplicará a los campos fecha, si se muestra el valor como texto.

Si agregamos varias dimensiones, según el estilo de gráfico de columnas seleccionado, la información se mostrará de una forma u otra.

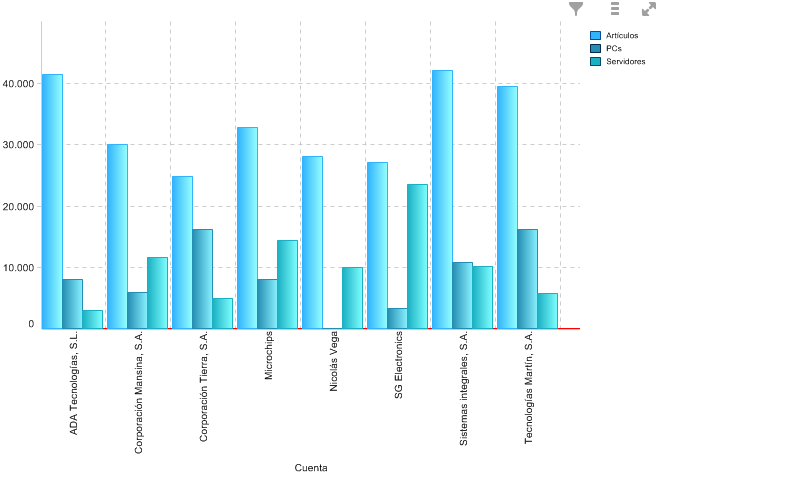

• Si tenemos dos dimensiones y el estido del gráfico de columnas es Vertical, la información se muestra con la primera dimensión en el eje de dimensiones y varias columnas de distintas alturas según los valores de la segunda dimensión :

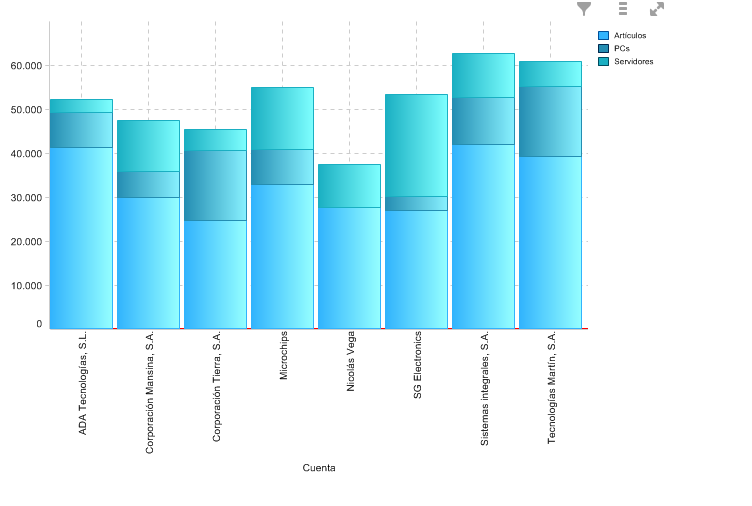

• Si por el contrario, tenemos dos dimensiones y el estido del gráfico de columnas es Agrupado Verticalmente, la información se muestra con la primera dimensión en el eje de dimensiones y una única columna, por cada valor de la primera dimensión, troceada con los valores de la segunda dimensión:

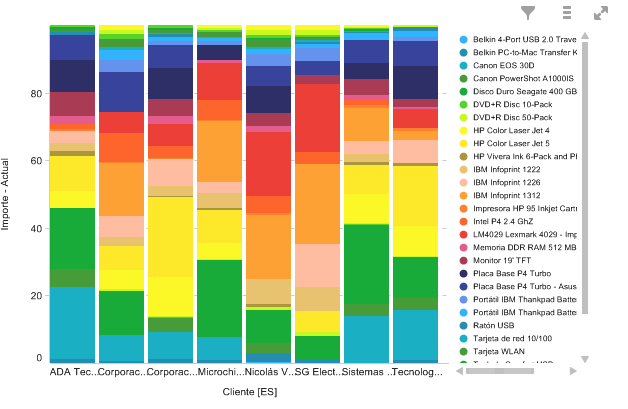

• Si se ha seleccionado un gráfico de pesos, deberán utilizarse dos dimensiones. El gráfico de pesos nos muestra, para cada valor de la primera dimensión, el porcentaje que representa cada valor de la segunda dimensión.

Medidas

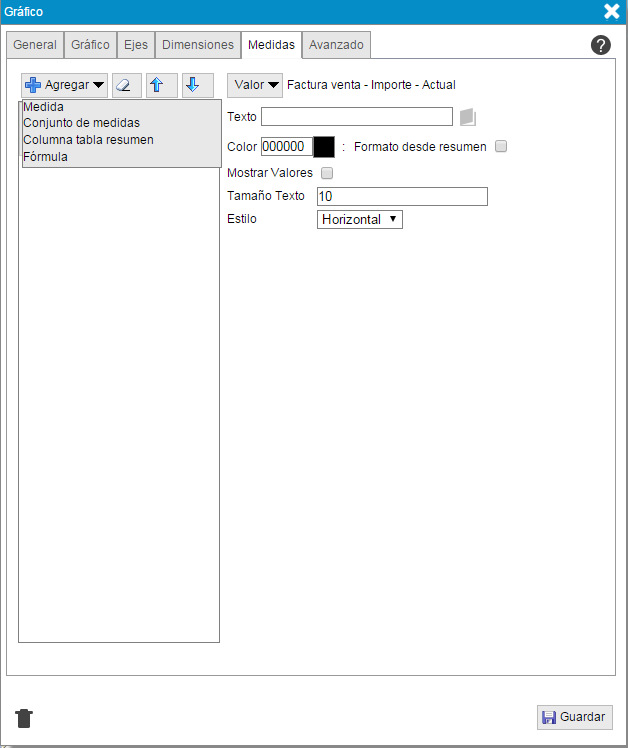

En esta pestaña puede añadir una medida, un conjunto de medidas, una columna de una tabla resumen del diseño o una fórmula.


Paso a detallar el significado de los distintos campos que se pueden rellenar para cada medida o columna de tabla resumen:

• "Texto". Título que se mostrará en el eje de medidas.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

• "Formato". Indica como se mostrará el resultado númerico de la medida o columna de la tabla resumen.
• "Color". Color de la columna del gráfico que muestra la medida o la columna de la tabla resumen.
• "Cambio de color". Puede cambiar el color de la columna del gráfico según el resultado númerico de la medida o columna de la tabla resumen. Si el resultado de la medida o columna de la tabla resumen está por encima de un valor fijado,la columna tendrá un determinado color, lo mismo ocurre si está por debajo de un valor o dentro del intervalo de valores.

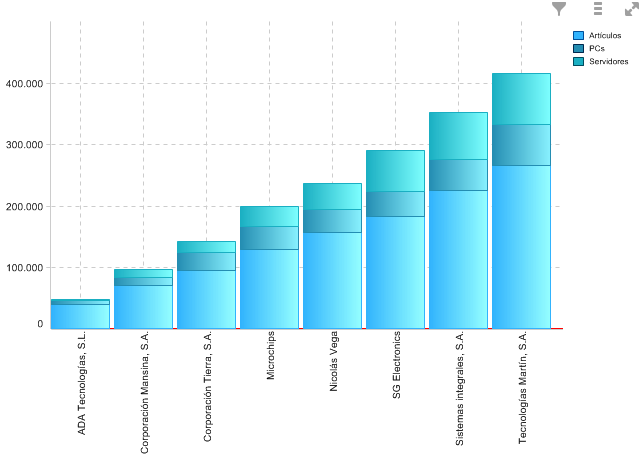

• "Acumulado". El gráfico va acumulando los resultados de cada valor de la dimensión.



• "Mostrar valores". Si el estilo del gráfico es Horizontal o Vertical se pueden mostrar los resultados de las medidas en las columnas.
• "Tamaño texto". Si el estilo del gráfico es Horizontal o Vertical, indica el tamaño del texto que muestra los resultados de las columnas.
• "Estilo". Si el estilo del gráfico es Horizontal o Vertical, el texto de los resultados de las columnas se puede mostrar en horizontal, vertical o inclinado.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

• "Nombre columna". Código de columna en el modo conjunto de datos.

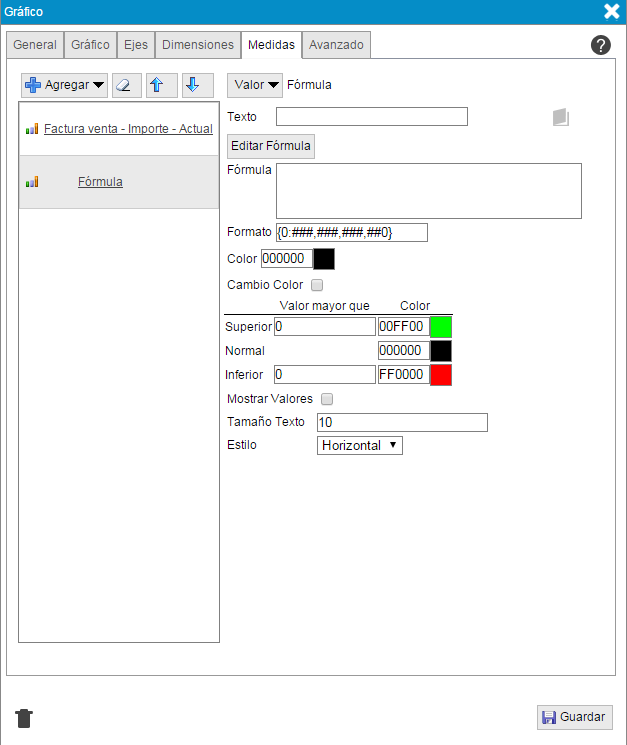

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

• Editor Fórmula
