Texto

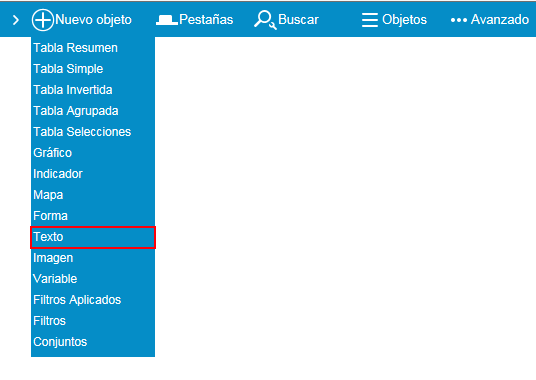

Para incorporar un texto en el diseño, debe acceder al menu "Nuevo Objeto" y seleccionar "Texto":

La configuración de este objeto dispone de la pestaña general y de la pestaña avanzado, que se han explicado anteriormente en este manual, pinche en los siguientes links y siga las indicaciones:

Diseño - Pestaña general

Diseño - Pestaña Avanzado

Además de las pestañas anteriores, hay que destacar las siguientes pestañas:

General

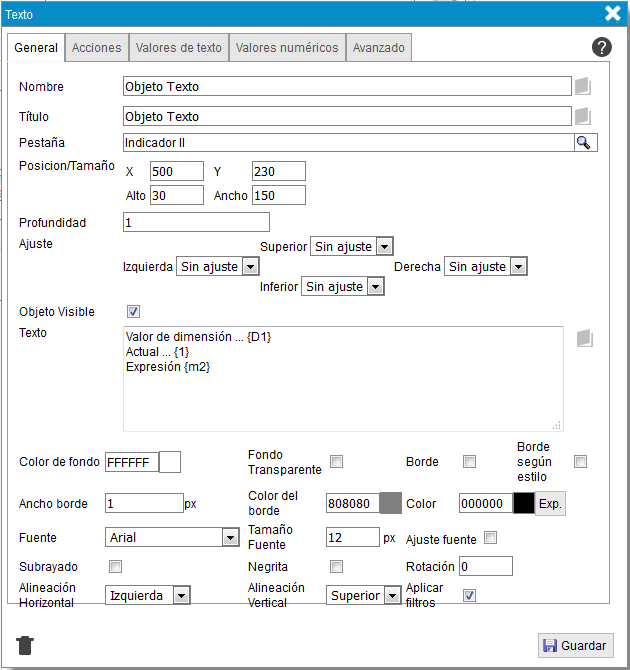

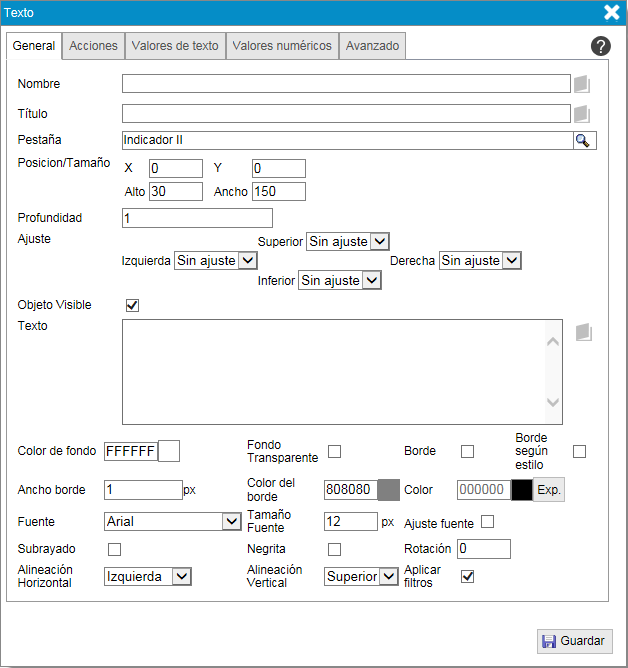

La pestaña "General" contiene una serie de opciones que son aplicables a la mayoría de los objetos. La siguiente figura muestra todos los campos disponibles para este tipo de objeto.

Se van a definir cada uno de los campos pertecientes a esta pestaña:

Nombre. Texto que se asocia al objeto para identificarlo dentro del grupo de objetos del diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Título. Texto que se muestra con el objeto en el diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Pestaña. Indica en qué pestaña del diseño se va a visualizar el objeto. Por defecto se selecciona la pestaña actual, pero se puede elegir cualquier otra a partir de la lista de pestañas que aparezca al pulsar la lupa que se encuentra situada a su derecha.
Posición/Tamaño. La posición de un objeto se define introduciendo en la casilla "X" (eje de corrdenadas X) el número de píxeles que se desea desplazar la esquina superior-izquierda de dicho objeto en horizontal. En la casilla "Y" (eje de coordenadas Y) se debe introducir el número de píxeles que se quiere desplazar en sentido vertidal. Una vez definida la posición inicial, se le asigna el tamaño, proporcionando valores (también en píxeles) para su altura (casilla "Alto") y anchura (casilla "Ancho"). Esta opción no estará disponible si el objeto tiene asignado un grupo de control.
Profundidad. Posición en el eje z. La profundidad permite visualizar o esconder objetos que se superponen unos con otros según el valor que se le asigna. Los objetos con la misma profundidad se encuentran en la misma capa. Si hay objetos que ocupan la misma posición, sólo será visible el objeto que tenga mayor profundidad. Por ejemplo, si se crean varios objetos para ponerlos sobre uno de tipo forma, ésta deberá tener menor profundidad (por ejemplo, profundidad 0) que el resto de los objetos (por ejemplo, profundidad 1).
Ajuste. Las propiedades de ajuste se refieren a como se comporta el objeto cuando se redimensiona el area de controles. Se pueden seleccionar uno de los tres posibles valores de ajuste.

Sin ajuste: en este caso no se realiza ninguna acción de ajuste.
Relativo: se incrementa la distancia respecto al margen correspondiente según la relación de alto o ancho de diseño a visualización según corresponda.
Fijo: se mantiene fija la distacia respecto al margen correspondiente.

Ajuste controles

Objeto visible. Muestra o no el objeto en el visor dependiendo de esta propiedad.
Texto. Información que se muestra en el objeto. Si ademas de un texto quiere mostrar el valor de una medida/columna de la tabla resumen, debe agregar la medida/columna en la pestaña medidas y poner en este campo {n} donde n es la posición que ocupa la medida/columna en la pestaña de medidas.
Se puede mostrar información de la fila de la tabla resumen que estamos seleccionando, para ello debe poner en esta casilla #FILA#, y conforme vaya cambiando de indicador, el objeto texto le indicará que fila de la tabla resumen se está selccionando.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Color de fondo. Color que se asigna al fondo del objeto. Se puede elegir cualquier color disponible en la paleta de colores que se muestra al pulsar sobre el campo de texto que contiene su valor.
Fondo transparente. Opción que permite no asignar ningún color al fondo del objeto.
Borde. Opción que permite crear el objeto con o sin borde en los márgenes.
Ancho borde. Si el objeto presenta borde, permite definir su grosor (en píxeles).
Color del borde. Si el objeto presenta borde, permite definir su color.
Fuente. Fuente con la que se va a mostrar el campo texto.
Tamaño fuente. Tamaño de la fuente usada expresado en pixeles.
Color. Color con que mostrará el texto. Se puede indicar como expresión pulsando en el botón de "Exp.". Si hay una expresión definida el cuadro de texto se deshabilita. Expresiones.
Subrayado. Indica si el texto se muestra subrayado o no.
Negrita. Indica si el texto se muestra en negrita o no.
Rotación. Indica el número de grados que va a rotar el texto. Sólo rota el texto no el objeto contenedor.
Alineación horizontal. Posición del texto con respecto a la línea horizontal. Los posibles valores son: izquierda, centro, derecha y justificado.
Alineación vertical. Posición del texto con respecto a la línea vertical. Los posibles valores son: superior, central e inferior
Aplicar Filtros: Indica si los filtros seleccionados en el visor se aplican o no al objeto.

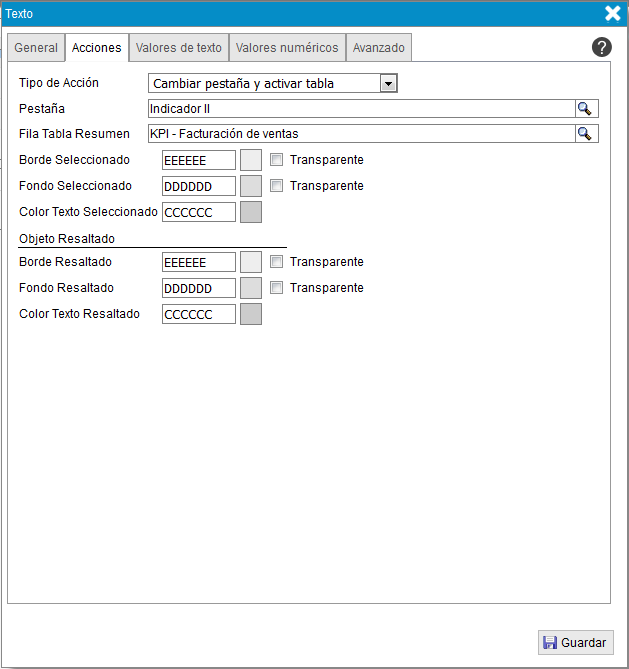

Acciones

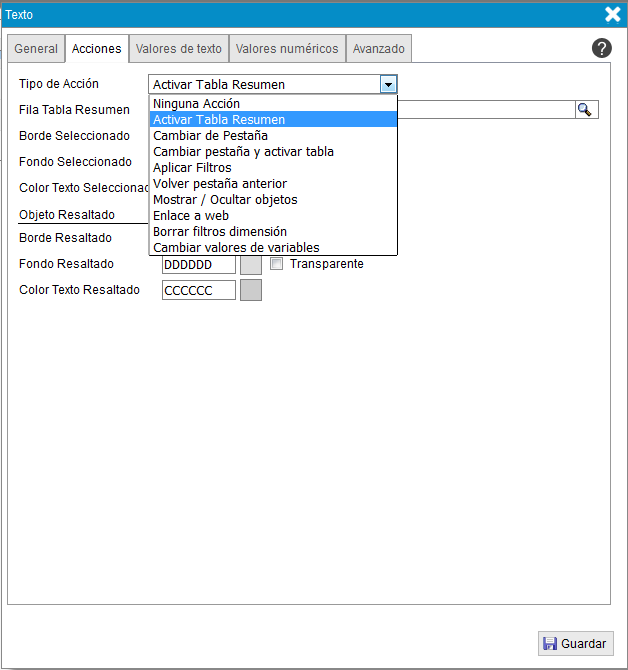

Esta pestaña nos muestra todas las acciones que puede realizar un objeto texto al incorporarlo a un diseño.

Según la acción que vaya a realizar el texto, se habilitarán uno o varios campos para seleccionar la pestaña o la fila de la tabla resumen que se va a activar.

Mediante el botón

puede seleccionar la pestaña o fila de la tabla resumen que quiere mostrar.
Se van a definir cada uno de los campos pertecientes a esta pestaña:

Pestaña. Indica la pestaña que se activa al hacer clic sobre el objeto texto.
Fila tabla resumen. Indica la fila de la tabla resumen que se activa al hacer clic sobre el objeto texto.
Borde seleccionado. Color del borde cuando se selecciona el texto.
Fondo seleccionado. Color del fondo cuando se selecciona el texto.
Color texto seleccionado. Color del texto cuando se selecciona el objeto.
Borde resaltado. Color del borde cuando se pasa con el ratón por enciam del objeto.
Fondo resaltado. Color del fondo cuando se se pasa con el ratón por enciam del objeto.
Color texto resaltado. Color del texto cuando se se pasa con el ratón por enciam del objeto.

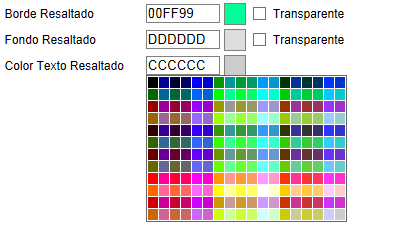

Si hace click en la casilla del color que quiere modificar, se le muestra una paleta de colores donde puede seleccionar el que necesite. En el caso del borde y del fondo, puede hacer que se oculten, marcando la casilla

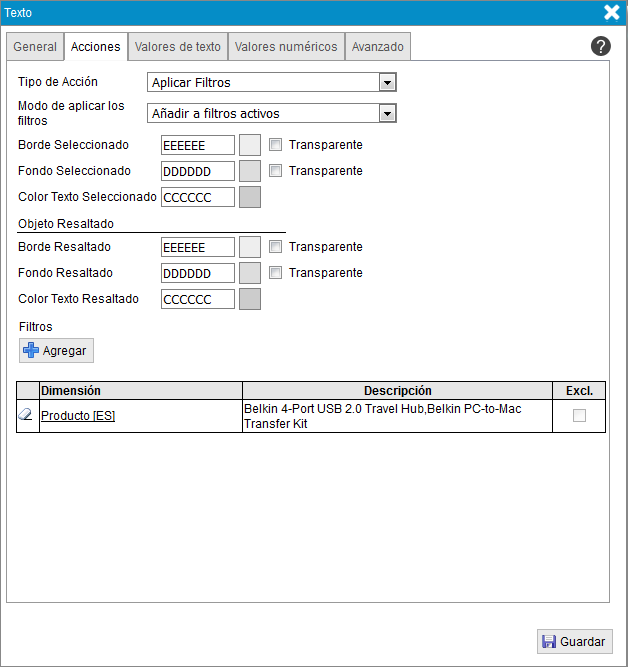

Si la acción que va a realizar es la de aplicar filtros, se habilitarán los siguientes campos para configurar los filtros que se van a aplicar y como van a funcionar.

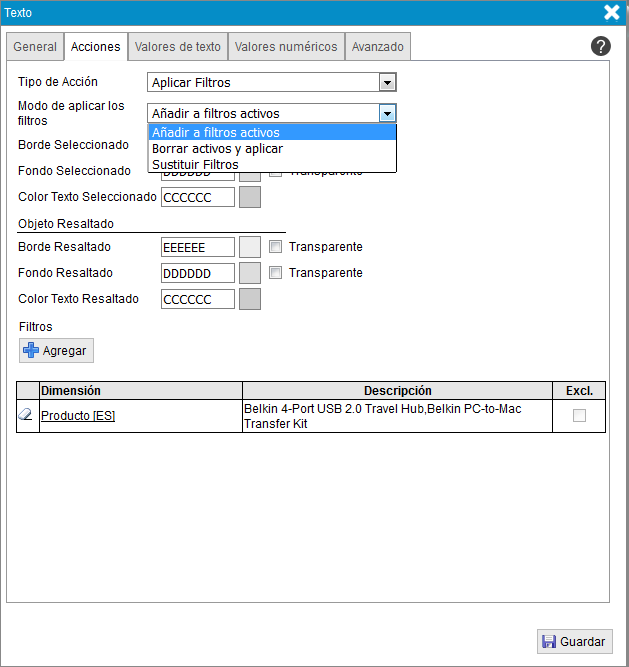

La accion de aplicar filtros puede funcionar de varias formas:

Añadir a filtros activos. Añade los filtros definidos a la lista de filtros activos.
Borrar activos y aplicar. Borra la lista de filtros activos y luego aplica los definidos en el objeto texto.
Sustituir filtros. Aplica los filtros definidos en el objeto y si algún filtro de dimensión aplicado coincide con otro de la lista, modifica su valor por el del filtro del objeto.

La sección "Filtros" dispone de un único botón

, que es el que permite agregar tantos filtros como sea posible, ya que no todos los filtros serán compatibles con la información mostrada por el objeto.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

Diseño - Pestana Avanzado

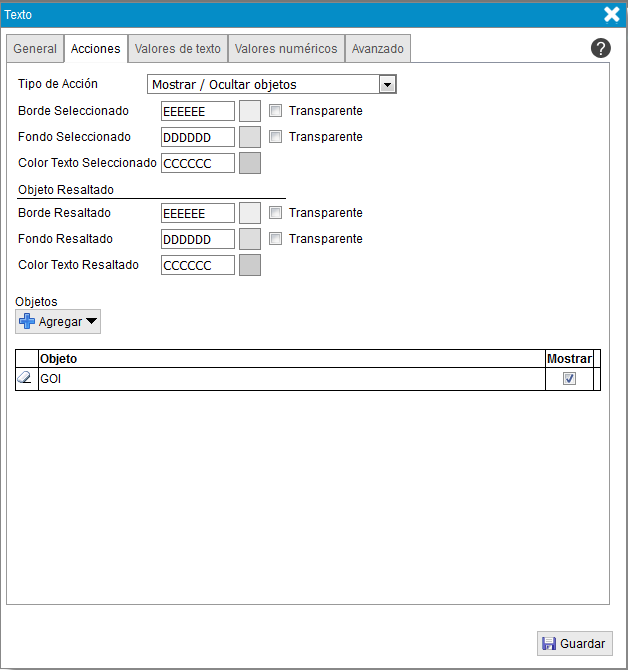

Si la acción que va a realizar es la de mostrar u ocultar objetos, se habilitarán los siguientes campos para incorporar los objetos y decidir si se visualizan o no.

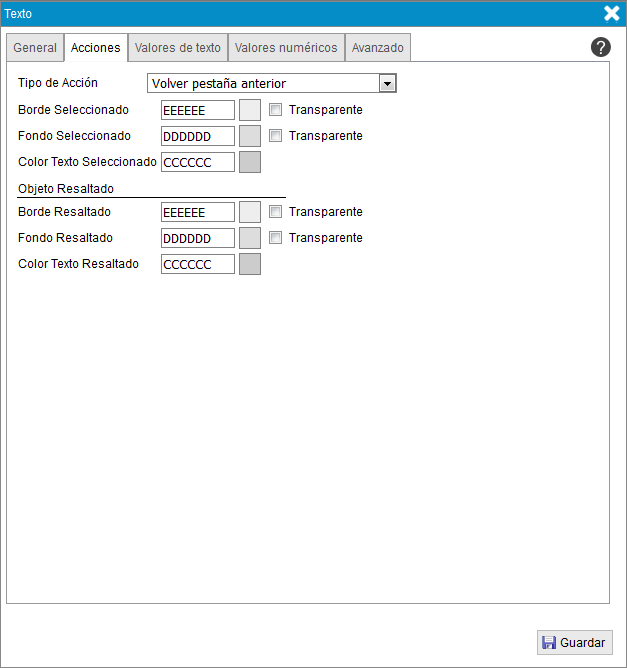

Si la acción que va a realizar es la volver a la anterior pestaña visitada, se habilitarán los siguientes campos.

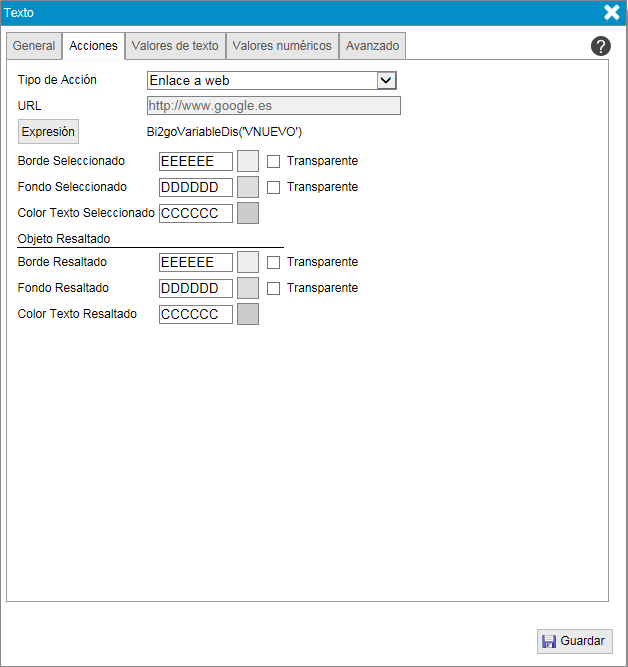

Si se selecciona enlace a web, el objeto actuará como un link a otra página, mostrándolo en otra pestaña. Se ha de introducir la dirección en el campo URL.

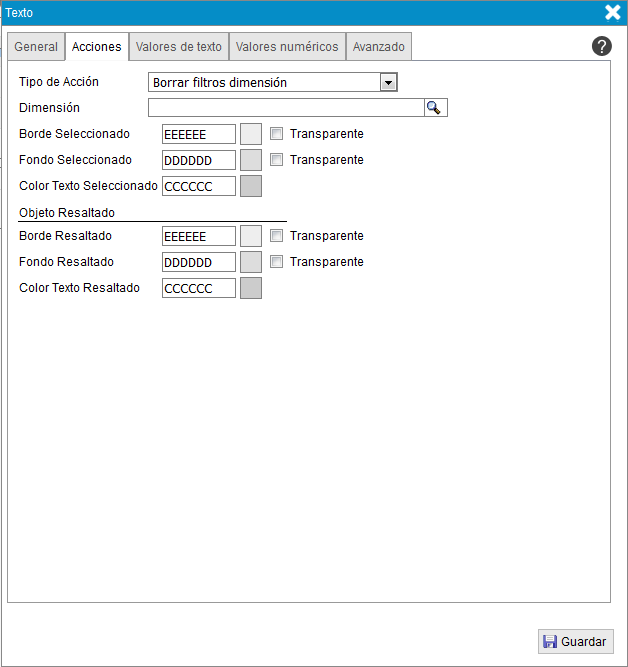

Si se selecciona borrar filtros dimensión, el objeto borrará de los filtros seleccionados, sólo los que sean de la dimensión especificada.

Valores de texto

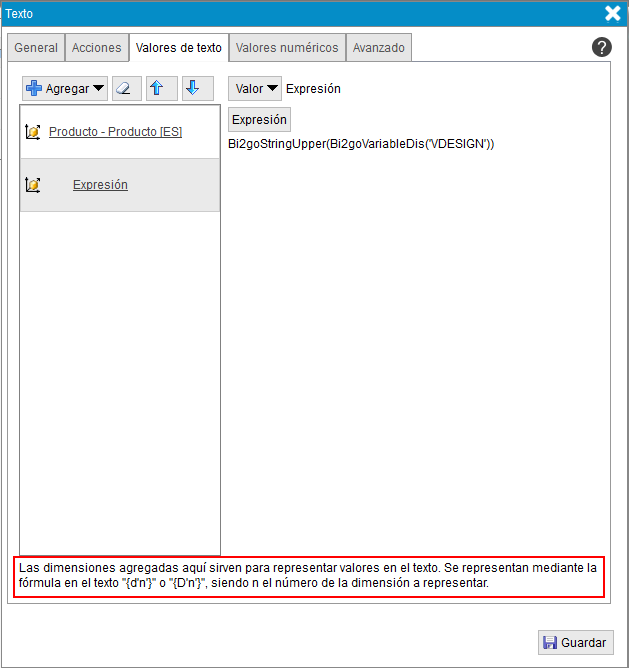

En esta pestaña se añadirán dimensiones o expresiones.

Las dimensiones y expresiones agregadas aquí sirven para representar valores en el texto. Se representan mediante la fórmula en el texto "{d'n'}" o "{D'n'}", siendo n el número de la dimensión a representar. Como las dimensiones constan de varios valores se mostará el primero de toda la lista que devuelva.

Valores numéricos

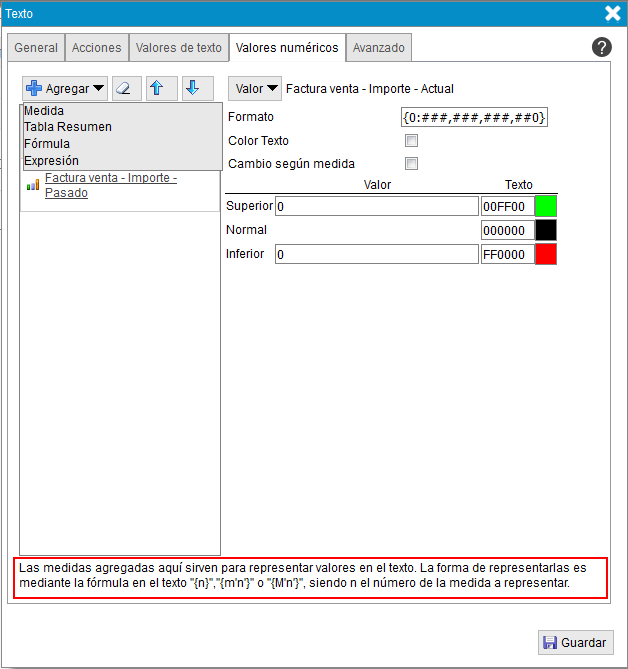

En esta pestaña, puede añadir medidas, columnas de una tabla resumen, fórmulas o una expresión.

Como se van a mostrar estas medidas y columnas en el diseño depende de los siguientes campos:

Formato: Indica como se mostrará el valor del objeto, si este es numérico

Color del texto: Si activa esta casilla, podrá fijar un valor que hará que se cambie el color del texto segun el valor del objeto sea mayor, igual o menor al valor fijado

Los diferentes tipos de medidas, agregados aquí, sirven para representar valores en el objeto texto. La forma de representarlas es mediante la fórmula "{n}","{m,'n'}","{M,'n'}" en el campo texto de la pestaña "General", donde n corresponde con la posición que ocupa la medida a representar en la pestaña "Valores numéricos".

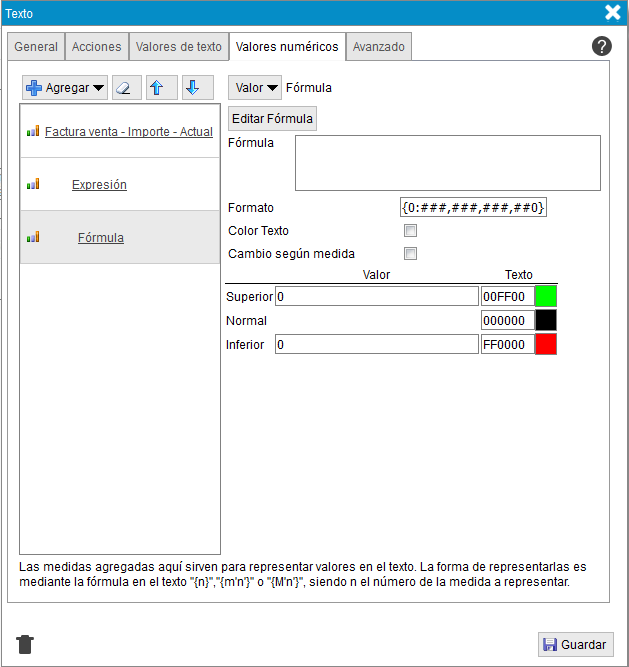

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar

y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

Editor Fórmula

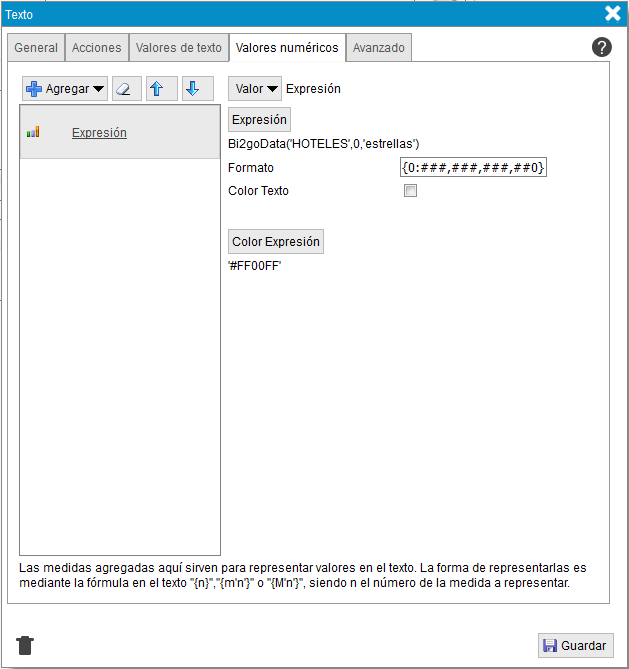

Si queremos añadir una expresión a la lista, habrá que seleccionar la opción y cuando esté en la lista darle un valor a la expresión. Expresiones.
Cuando un elemento es de este tipo sólo estarán activos los campos de formato y cambio de color. También se habilita un campo nuevo de expresión para el color del texto.
