Tabla simple

Una tabla simple es una tabla que muestra una serie de medidas o valores (cantidades o porcentajes) de un conjunto de dimensiones o categorías para observar las diferencias entre ellas. Estas tablas listan los distintos valores de las dimensiones agregadas, que se sitúan en la primeras columnas a la izquierda, y las medidas o cantidades que se quieran visualizar en el resto de columnas a la derecha.

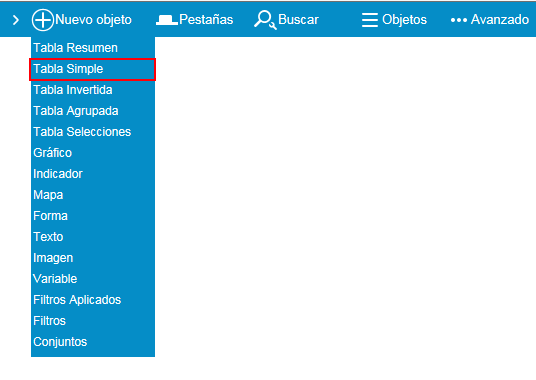

Para incorporar una tabla simple, debe acceder al menu "Nuevo Objeto" y seleccionar "Tabla Simple":

A continuación se explican los distintos grupos de opciones que aparecen al seleccionar un nuevo objeto de este tipo.

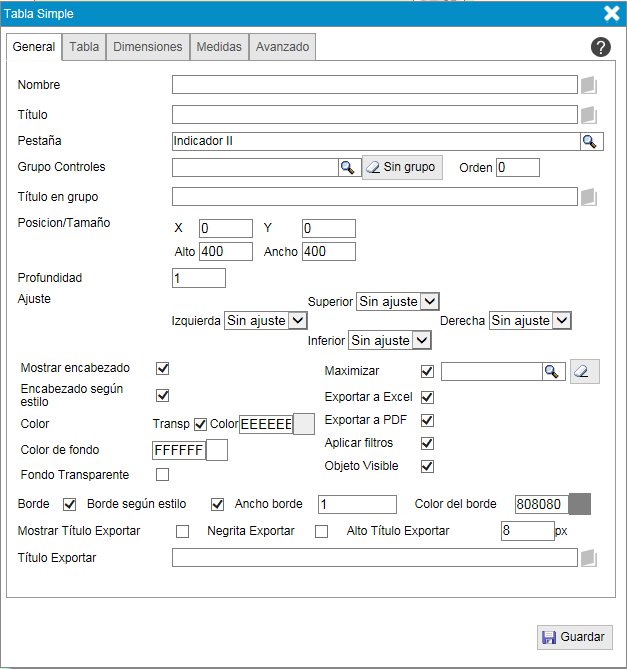

General

La pestaña "General" contiene una serie de opciones que son aplicables a la mayoría de los objetos. Algunas de ellas ya se explicaron en el apartado Diseño - Pestaña general. La siguiente figura muestra todos los campos disponibles para este tipo de objeto.

Se van a definir cada uno de los campos pertecientes a esta pestaña:

Nombre. Texto que se asocia al objeto para identificarlo dentro del grupo de objetos del diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Título. Texto que se muestra con el objeto en el diseño.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Pestaña. Indica en qué pestaña del diseño se va a visualizar el objeto. Por defecto se selecciona la pestaña actual, pero se puede elegir cualquier otra a partir de la lista de pestañas que aparezca al pulsar la lupa que se encuentra situada a su derecha.
Grupo controles. Se le puede asignar un grupo de control, de forma que adopte la posición y el tamaño asignados a ese grupo. La lista de grupos de control se obtiene pulsando en el icono que hay a su derecha.
Orden. Número que representa el orden de viaualización del objeto dentro del grupo de control que tenga asignado.
Título en grupo. Texto que se muestra para identificar al objeto dentro de un mismo grupo de control.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Mostrar encabezado. Opción que permite mostrar u ocultar el encabezado de la tabla. El encabezado contiene el título de la tabla y las opciones de filtrado, maximizado y exportación a otros documentos del objeto.
Encabezado según estilo. Al seleccionar esta opción se aplica el estilo predefinido para el encabezado de los objetos de tipo tabla simple, sin tener el cuenta el estilo seleccionado en el resto de opciones del encabezado.
Color. Color que se aplica al fondo del encabezado de la tabla, sólo si la opción "Encabezado según estilo" no está seleccionada. Se puede elegir cualquier color disponible en la paleta de colores que se muestra al pulsar sobre el campo de texto que contiene su valor. Si la opción "Transp" está seleccionada, no se visualizará el color del encabezado, ya que será transparente.
Color fondo. Color que se aplica al fondo de la tabla.
Fondo transparente. Opción que permite visualizar o no el color de fondo asignado a la tabla simple.
Borde. Opción que permite crear la tabla con o sin borde en los márgenes.
Borde según estilo. Al seleccionar esta opción se aplica el estilo predefinido para el borde de los objetos de tipo tabla simple, sin tener el cuenta el estilo seleccionado en el resto de opciones del borde de la tabla.
Ancho borde. Si la tabla presenta borde, permite definir su grosor (en píxeles).
Color del borde. Si la tabla presenta borde, permite definir su color.
Maximizar. Opción que permite aumentar el tamaño del objeto, ocupando todo el espacio disponible en el visor. Cuando esta opción esté seleccionada, se mostrará en la parte superior del objeto el icono .
Exportar a Excel. Opción que permite que el objeto sea exportado a un documento de tipo Excel.
Exportar a PDF. Opción que permite que el objeto sea exportado a un documento de tipo PDF.
Aplicar Filtros. Indica si los filtros seleccionados en el visor se aplican o no al objeto.
Mostrar Título Exportar. Muestra un título en los documentos que se generen al exportar.
Negrita Exportar. Título en negrita.
Alto título exportar. Tamaño de letra del título.
Título exportar. Título que se mostrará en el documento exportado.
Objeto visible. Muestra o no el objeto en el visor dependiendo de esta propiedad.

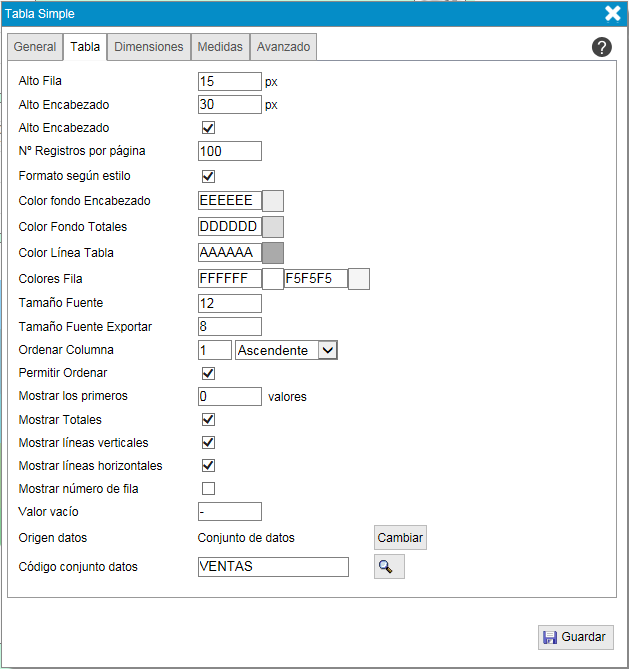

Tabla

La pestaña "Tabla" contiene principalmente opciones de estilo aplicables a este tipo de objeto.

Alto fila. Número de píxeles correspondientes a la altura de la fila.
Alto encabezado. Número de píxeles correspondientes a la altura del encabezado.
Paginación. Opción que permite mostrar los resultados de la tabla en varias páginas.
Nº Registros por página. Número máximo de registros o filas a mostrar en cada página si está activada la opción de "Paginación".
Colores según estilo. Al seleccionar esta opción se aplica el estilo predefinido para los colores asignados a las distintas partes que componen el objeto de tipo tabla simple, sin tener el cuenta el estilo seleccionado en el resto de opciones
Color Fondo Encabezado. Color que se aplica al fondo del encabezado de la tabla, sólo si la opción "Colores según estilo" no está seleccionada. Se puede elegir cualquier color disponible en la paleta de colores que se muestra al pulsar sobre el campo de texto que contiene su valor.
Color Fondo Totales. Color que se aplica al fondo de la fila de totales de la tabla, sólo si la opción "Colores según estilo" no está seleccionada.
Color Línea Tabla. Color que se aplica a cada una de las líneas que componen la tabla, sólo si la opción "Colores según estilo" no está seleccionada. Las líneas son los bordes que separan las filas y las columnas de la tabla, tanto horizontalmente como verticalmente.
Colores Fila. Colores que se aplican a las filas de la tabla de forma intercalada, sólo si la opción "Colores según estilo" no está seleccionada.
Tamaño Fuente. Número de píxeles que mide la fuente asignada al contenido de las celdas de la tabla.
Tamaño Fuente Exportar. Número de píxeles que medirá la fuente del contenido de la tabla al ser exportada a un documento.
Ordenar columna. Permite indicar un número de columna para mostrar los resultados de la tabla con los valores de dicha columna ordenados según el criterio que se defina a continuación: "Ascendente" o "Descendente".
Permitir ordenar. Opción que, cuando está activada, permite cambiar el criterio de ordenación seleccionado para la columna anterior, pulsando en la flecha , que aparecerá en el encabezado de dicha columna. Si la flecha está apuntando hacia arriba, indica que el criterio de ordenación actual es ascendente. En cambio, cuando sea descendente, la flecha apuntará hacia abajo.
Mostrar los primeros "x" valores. Permite indicar el número máximo de valores o filas que se desea obtener como resultado. Para que se muestren todos los valores encontrados como resultado se debe poner un "0".
Mostrar totales. Opción que permite incluir una fila correspondiente a los totales de cada columna, cuyos valores se calculan como la suma de todos los registros que haya en cada una de las columnas.
Invertir la tabla. Opción que genera una nueva tabla colocando en las celdas de la primera columna los nombres de las medidas y en el encabezado del resto de columnas los valores de la primera dimensión seleccionada y una columna de totales (si existía).
Mostrar líneas verticales. Opción que permite mostrar u ocultar las líneas verticales que dividen cada una de las columnas de la tabla.
Mostrar líneas horizontales. Opción que permite mostrar u ocultar las líneas horizontales que dividen cada una de las filas de la tabla.
Mostrar número de fila. Opción que permite mostrar u ocultar una columna en la tabla con el número de cada fila.
Valor vacío. Valor o carácter que se muestra para aquellos datos que se obtienen como vacíos, debido a que no se encuentre ninguna relación entre los valores de las filas y columnas definidas.
Origen datos. Cambiar de origen de datos. Más información en Conjuntos de datos en objetos.

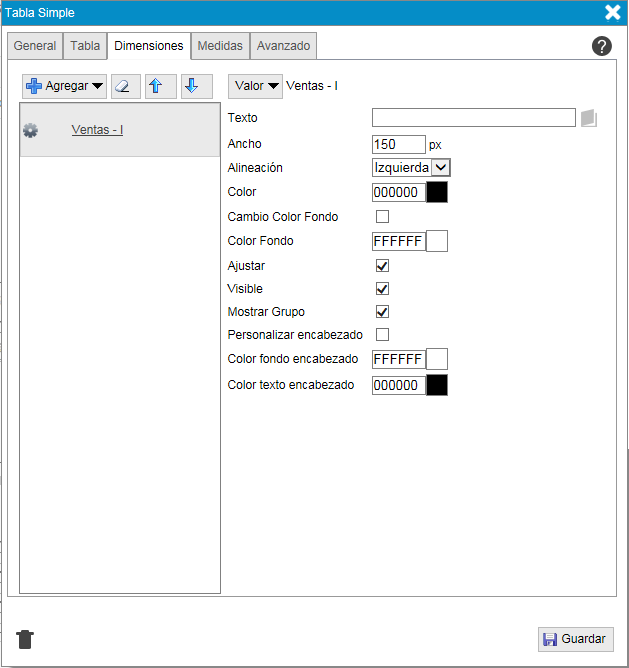

Dimensiones

La pestaña "Dimensiones" sirve para definir los valores de las filas que va a contener la tabla. Para añadir una nueva dimensión o grupo de dimensión a la tabla se debe pulsar en el botón

y aparecerá una nueva en la que habrá que rellenar los siguientes campos:

Texto. Texto o descripción asociado a la dimensión o al grupo de dimensiones que se muestra en el encabezado de la columna de la tabla, que contendrá sus valores.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Ancho. Número de píxeles que medirá de ancho la columna que contendrá los valores de esa dimensión o grupo de dimensiones.
Alineación. Posición horizontal del contenido de la columna, que contendrá los valores de esa dimensión o grupo de dimensiones, donde se sitúa el texto dependiendo de la anchura de la celda. La alineación puede ser a la izquierda, centrada o a la derecha.
Color. Color aplicado al encabezado de la columna a la que hace referencia la dimensión.
Cambio Color Fondo. Permite cambiar el color de fondo de una dimensión, para que no use el definido en el estilo.
Color Fondo. Color de fondo de la columna de dimensión que se aplicará si "Cambio de Color Fondo" está activado.
Ajustar. Opción que permite ajustar el tamaño de la columna respecto al espacio disponible una vez ajustadas el resto de columnas. Primero se asigna el espacio a las columnas correspondientes a las medidas y a las dimensiones que no tengan activada esta opción. El espacio restante de la tabla se asigna a las dimensiones que tengan activada esta opción de forma equitativa, siempre que el ancho definido para esas columnas sea menor.
Visible. Opción que permite mostrar u ocultar la columna que contendrá los valores de la dimensión o grupo de dimensiones.
Mostrar grupo. Opción que permite mostrar u ocultar la ruleta dentada en la parte superior izquierda de la tabla.Este objeto nos permite cambiar la dimensión que usará la tabla para mostrar la información.
Personalizar encabezado. Opción que permite cambiar el fondo y el color de texto del emcabezado.
Color fondo encabezado. Opción que permite seleccionar el color de fondo del encabezado.
Color texto encabezado. Opción que permite seleccionar el color del texto del encabezado.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

Nombre columna. Código de columna en el modo conjunto de datos.

Las columnas de las dimensiones se pueden ordenar pulsando en los botones

. El primer botón permite subir una dimensión hasta la primera posición y el segundo bajarla hasta la última posición. Las dimensiones se mostrarán de izquierda a derecha según su orden de aparición en la lista. Se pueden eliminar las dimensiones ya creadas pulsando sobre el botón

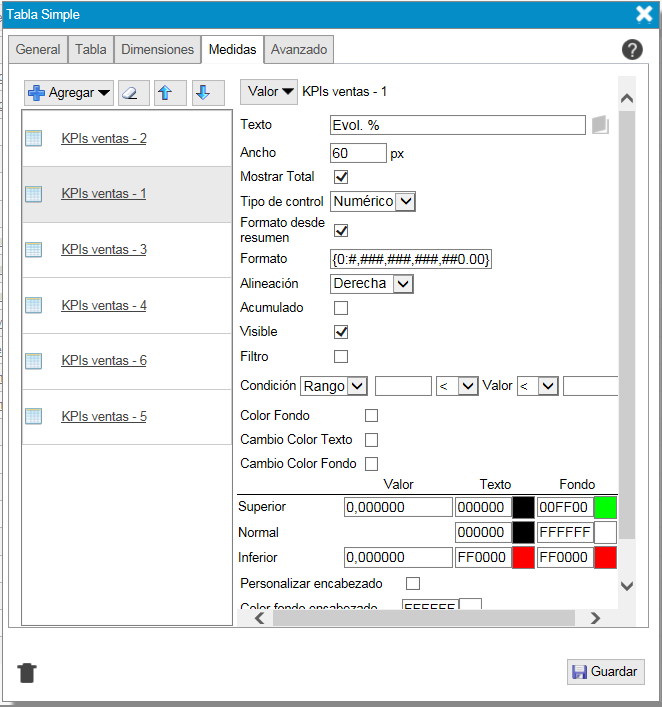

Medidas

La pestaña "Medidas" permite definir los valores que se van a asociar en cada intersección fila-columna perteneciente a la tabla. La forma de ir creando estas medidas es pulsando sobre el botón

. Se pueden agregar medidas, grupos de medidas, columnas pertenecientes a una tabla resumen que se haya creado previamente, fórmulas o expresiones entre columnas.
Al elegir una medida, aparecerán un conjunto de dimensiones y se deberá hacer clic sobre una de ellas para que se muestren todas las medidas correspondientes a esa dimensión. Haga clic sobre una de esas medidas y se seleccionará automáticamente. Si en vez de una medida, se elige un grupo de medidas, aparecerá directamente la lista de grupos de medidas disponibles. Haga clic sobre el grupo que desee seleccionar. En el caso de elegir la opción de añadir una medida de la tabla resumen, se mostrará una lista con todas las columnas creadas en las distintas tablas resumen de la pestaña actual. Si se selecciona una expresión, la columna se definirá como una operación entre otras medidas del objeto. Medidas - Expresión.
Para distinguirlas, se muestra el nombre de la tabla seguido del nombre de cada columna que contiene. Cuando se selecciona una medida procedente de una tabla resumen, junto con el nombre de la medida aparecerá el icono

.
Una vez que haya una medida seleccionada, se deben ir rellenando el resto de los campos que aparecen en la figura.

El resto de propiedades relacionadas con las medidas son:

Texto. Texto o descripción asociado a la medida que se muestra en el encabezado de la columna de la tabla, que contendrá sus valores.
Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
Ancho. Número de píxeles que medirá de ancho la columna que contendrá los valores de esa medida o grupo de medidas.
Mostrar total. Muestra u oculta el total para esa columna.
Tipo de control. Puede ser numérico o de tipo imagen, dependiendo del tipo de control que se quiera representar cuando la medida sea inferior o superior a los valores indicados en la tabla inferior. Los controles de tipo numérico modifican el color del texto de la medida si se establecen unos valores límite para ello. En cambio, los de tipo imagen muestran una imagen, que se podrá seleccionar en lugar de elegir un color.
Desde Resumen. Opción que indica que los valores de la medida se tomarán de la tabla resumen a la que pretenezca.
Formato. Reglas o máscaras de tipo numérico aplicadas a la medida para que cumpla un determinado formato.
Alineación. Posición horizontal del contenido de la columna, que contendrá los valores de esa medida o grupo de medidas, donde se sitúa el texto, dependiendo de la anchura de la celda. La alineación puede ser a la izquierda, centrada o a la derecha.
Acumulado. Opción que permite generar un nuevo valor en cada fila de la columna, que se obtiene como la suma de su propio valor más el resto de valores de las filas anteriores.
Visible. Opción que permite mostrar u ocultar la columa correspondiente a la medida o grupo de medidas.
Filtro. Opción que permite filtrar los datos de la columna aplicando la condición que aparece a continuación.
Condición. Se compone de un operador de comparación y un número con el que comparar los valores de la medida. Los operadores de comparación disponibles son menor, mayor, igual o distinto. Permite seleccionar sólo aquellos valores de la columna que cumplan la condición , sólo cuando la opción "Filtro" está activada.
Existe un valor para la condición, "Rango", que permite definir un intervalo de valores que se van a mostrar.
Color fondo. Permite mostrar un color de fondo para la tabla.
Cambio color texto. Al seleccionar esta casilla se permite el cambio de color del texto de la medida, según los valores indicados en la tabla inferior.
Cambio color fondo. Al seleccionar esta casilla se permite el cambio de color del fondo de la celda que contiene la medida, según los valores indicados en la tabla inferior.
Personalizar encabezado. Opción que permite cambiar el fondo y el color de texto del emcabezado.
Color fondo encabezado. Opción que permite seleccionar el color de fondo del encabezado.
Color texto encabezado. Opción que permite seleccionar el color del texto del encabezado.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

Nombre columna. Código de columna en el modo conjunto de datos.

En la parte inferior se encuentra una tabla con varios campos de texto a rellenar. La función de estos campos es poder resaltar ciertos valores que pueda tener la medida seleccionada, aplicando diferentes colores al texto de la medida o al color de fondo de la celda de la tabla que la contiene. Si se rellena el campo "Superior", los colores que aparecen en la misma fila se aplicarán cuando la medida supere el valor que contenga la casilla. En caso de rellenarse el campo "Inferior", se aplicarán los colores de su fila cuando el valor de la medida sea menor que el indicado en esa casilla. Con cualquier otro valor internedio se aplicarán los colores de la fila "Normal".

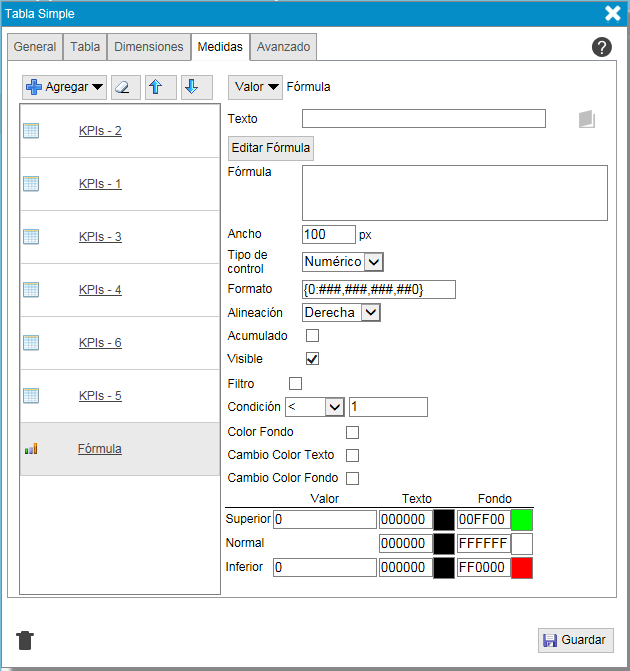

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar

y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

Editor Fórmula

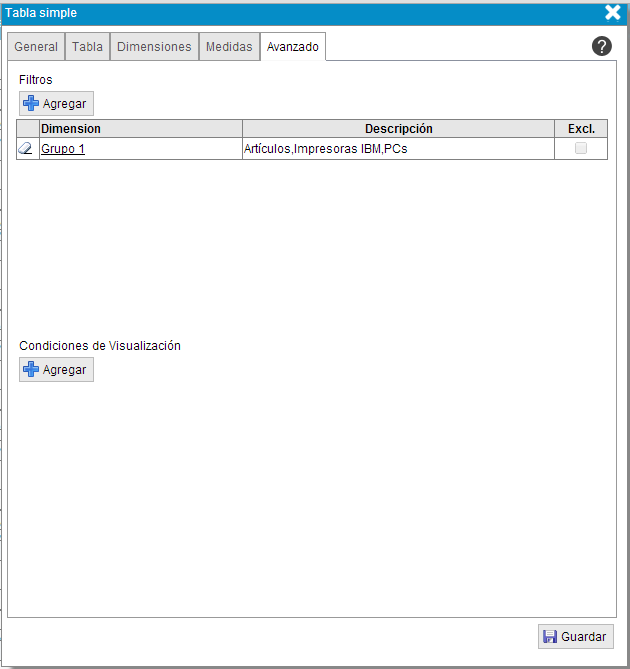

Avanzado

La pestaña "Avanzado" contiene una serie de opciones que son aplicables a la mayoría de los objetos. Se explicaron en el apartado anterior Diseño - Pestaña avanzado. La siguiente figura muestra las dos secciones disponibles para este tipo de objeto: "Filtros" y "Condiciones de visualización". Para agregar cualquier filtro o condición se debe pulsar en el botón

de la sección correspondiente.

Ejemplos

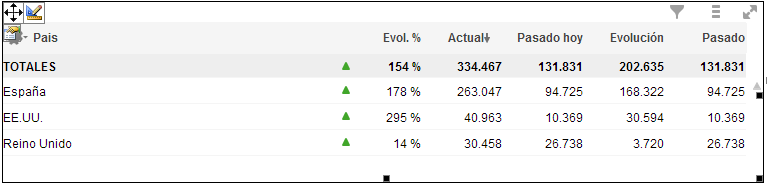

En la siguiente figura se puede ver una tabla simple creada con un solo grupo de dimensión, que aparece en la primera columna. El resto de columnas corresponden a diferentes medidas que se han ido añadiendo a la tabla. La figura muestra los valores de las medidas, que son indicadores de las ventas en relación con la dimensión "País". Al ser un grupo de dimensión, se puede seleccionar otra dimensión distinta perteneciente al grupo. Si se pulsa sobre la ruleta y el nombre de la dimensión aparecerá la lista de dimensiones del grupo, de entre las que podrá seleccionar cualquier otra. Una vez que haya elegido cualquier dimensión, la tabla se cargará de nuevo con los valores de esa dimensión relacionándolos con las medidas.

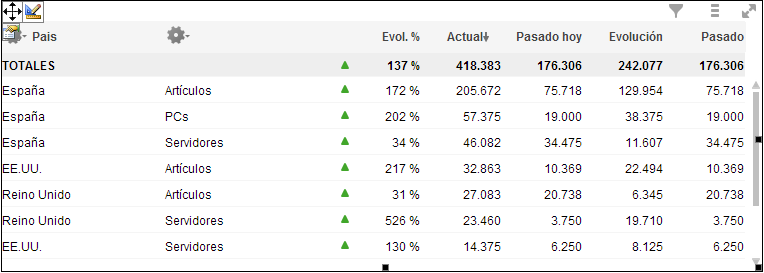

En la siguiente figura se muestra la misma tabla, pero con otra dimensión más. Esa dimensión corresponde a un grupo de dimensiones, que por defecto muestra las categorías de producto de un determinado grupo de productos.

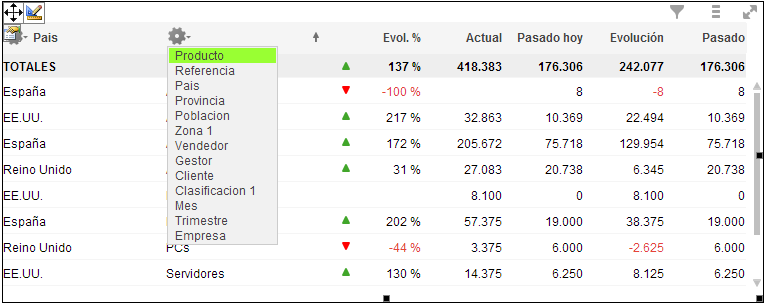

Si se pulsa sobre la ruleta que aparece en la segunda columna, se muestra la lista de dimensiones del grupo, de entre las que podrá seleccionar cualquier otra. Una vez que haya elegido cualquier dimensión, la tabla se cargará de nuevo con los valores de esa dimensión relacionándolos con las medidas.

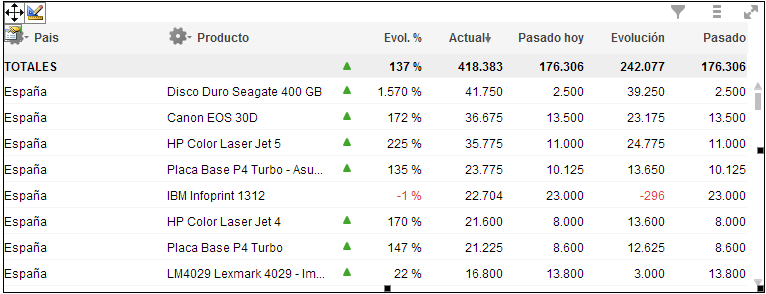

Si en la figura anterior se selecciona la dimensión "Producto", a continuación se muestra la tabla resultante. Ahora los datos de cada producto vendido, se relaciona con el país del cliente al que ha sido vendido.

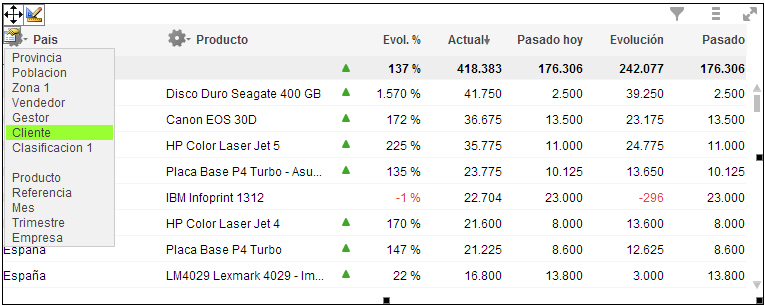

Si a continuación se pulsa sobre el grupo de dimensiones de la primera columna, aparece la lista con las dimensiones que podemos seleccionar.

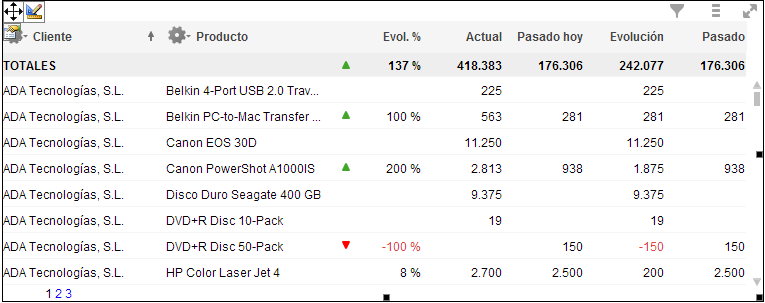

Al seleccionar en la primera columna la dimensión "Cliente" el resultado se puede ver en la siguiente figura. Ahora los datos de los productos vendidos se relacionan directamente con los clientes a los que se han vendido.
