Gráfico Líneas

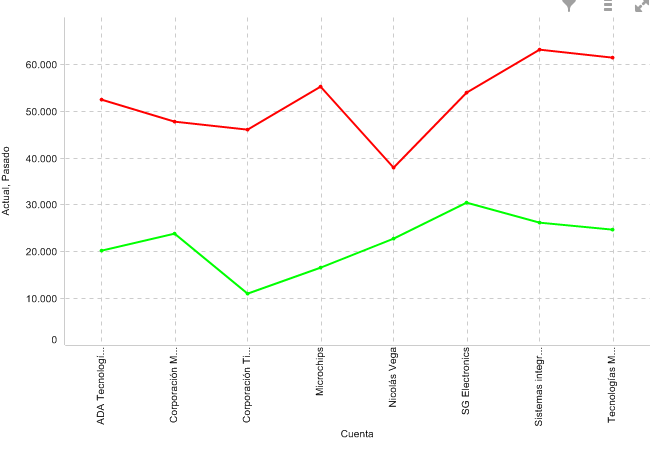

Si en la pestaña "Gráfico" elige como "Tipo" el valor líneas, en el diseño le aparecerá el siguiente objeto:

Si quiere configurar un gráfico de líneas, las pestañas que se va a encontrar son las siguientes:

Gráfico

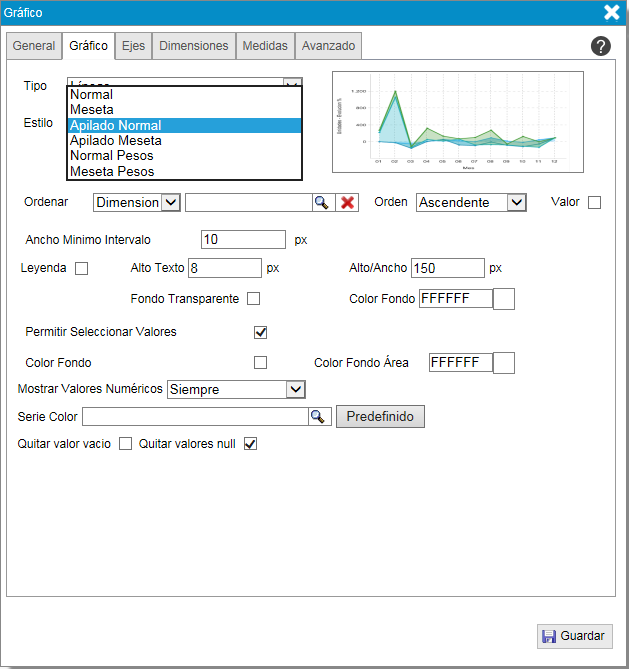

La pestaña "Gráfico" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

• "Estilo". Este campo dispone de cuatro valores de los depende el aspecto del gráfico.

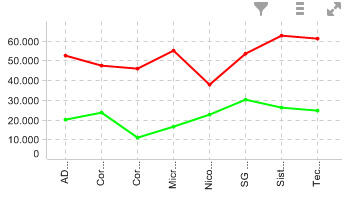

  Normal

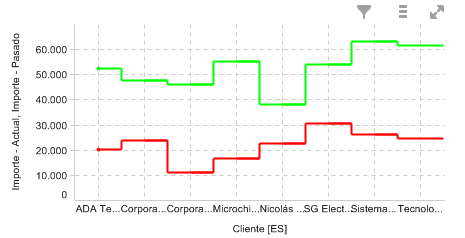

  Meseta

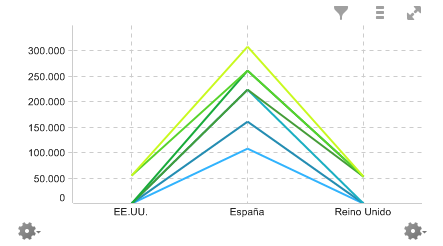

  Apilado Normal. Este gráfico necesita de dos dimensiones, una que se representa en el eje X y otra para la que se cálcula el valor de la medida.

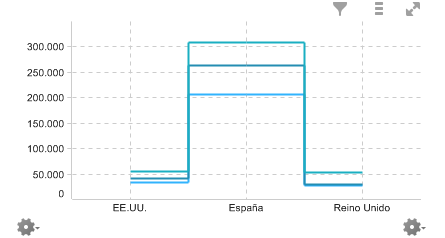

  Apilado Meseta. Este gráfico necesita de dos dimensiones, una que se representa en el eje X y otra para la que se cálcula el valor de la medida.

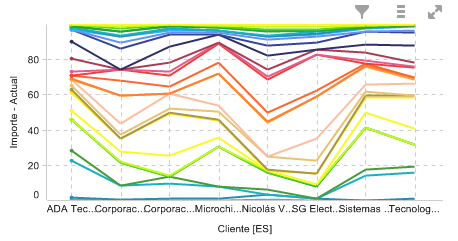

  Peso Normal. Este gráfico necesita de dos dimensiones, ya que representa el porcentaje de la medida en la segunda dimensión, respecto al valor de la primera.

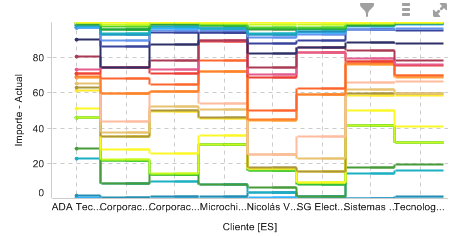

  Peso Meseta. Este gráfico necesita de dos dimensiones, ya que representa el porcentaje de la medida en la segunda dimensión, respecto al valor de la primera.



• "Ordenar Dimensión". Permite ordenar los puntos que componen la línea por una dimensión distinta a la que se muestra en el eje, siempre y cuando ambas dimensiones tengan el mismo significado, por ejemplo la dimensión mes texto y la dimensión mes numérico.
• "Orden". Permite indicar orden ascendente o descendente para la dimensión incorporada en el campo "Ordenar Dimension".
• "Valor". Si la dimensión tiene un valor numérico indica que se va a ordenar por el valor númerico en lugar de por el orden alfabético.
• "Ancho mínimo intervalo". Indica la separación mínima entre los valores de la dimensión.
• "Leyenda". Indica si se muestra o no la leyenda junto al gráfico.
• "Ancho máximo". Si se muestra la leyenda, indica el ancho máximo de la zona que esta va a ocupar cuando el gráfico se exporta a pdf o a imagen.
• "Alto texto". Si se muestra la leyenda, indica la altura del texto.
• "Fondo Transparente". Si se muestra la leyenda, este campo hace que tenga el fondo transparente.
• "Color Fondo". Si se muestra la leyenda, este campo permite asignarle un color al fondo de la leyenda.
• "Permitir seleccionar valores". Permitir o no hacer clic sobre un punto de la línea y aplicar ese valor como filtro en todo el diseño.
• "Color Fondo". Indica si queremos que el fondo del gráfico tenga un color o no.
• "Color Fondo Área". Si hemos marcado la casilla "Color Fondo" en este campo se indica que color debe tener el fondo.
• "Mostrar valores numéricos". Indica si se muestran los valores númericos de los puntos de la línea siempre o cuando el objeto está máximizado. Los valores se muestran cuando pasamos el ratón por encima de los puntos.
• "Quitar valor vacío". Eliminar las dimensiones cuyo resultado sea vacío.
• "Quitar valores null".Eliminar las dimensiones cuyo resultado sea nulo.
• "Mostrar resto". Si el gráfico es de tipo apilado se podrá mostrar un valor como resto. Habilitar este campo activa que se muestre el resto.
• "Etiqueta de Resto". Texto que identifica a los segmentos que no se muestran individualmente sino que se agrupan en un único pedazo.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.
• "Número máximo de Segmentos". Número máximo de valores de dimensión que se pintarán que se pintarán, sin incluir el resto.
• "Valor mínimo del segmento". Porcentaje mínimo que debe tener un valor, con respecto al total, para ser pintado. Si ya se ha alcanzado el máximo de segmentos, se colocará su valor en el resto.
• "Origen datos". Cambiar de origen de datos. Más información en Conjuntos de datos en objetos.

Ejes

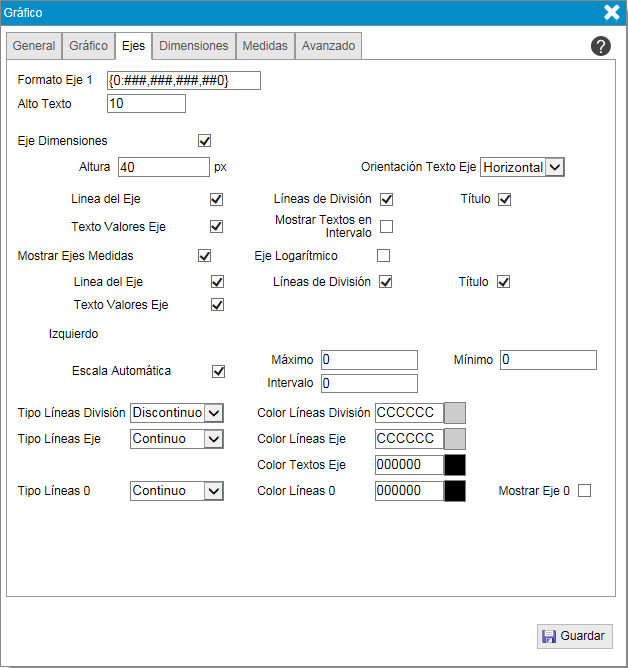

La pestaña "Ejes" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

• "Formato Eje 1". Formato de los valores numéricos que se muestran en el gráfico.
• "Alto texto". Altura del texto que se muestra en los ejes del gráfico.
• "Eje dimensiones".Muestra u oculta el eje donde se muestran los valores de la dimensión.
  • "Altura". Tamaño de la separación entre el eje de dimensión y el borde del objeto gráfico.
  • "Línea del eje". Indica si se muestra o no la línea del eje de dimensión.
  • "Texto valores Eje". Indica si se muestra o no un texto con los distintos valores de la dimensión.
  • "Orientación Texto Eje". Los textos del eje de dimensión pueden mostrarse en horizontal, en vertical o inclinados.
  • "Líneas de división". Mostrar o no unas líneas perpendiculales al eje de dimensión que, junto con las líneas de división del eje de medidas, constituyen una cuadrícula.
  • "Título". Muestra o no el título de la dimensión del eje de dimensión.
• "Mostrar eje de medida". Muestra u oculta el eje donde se muestran los valores de la medida.
  • "Eje logarítmico." Muestra la representación de los valores de forma logarítmica en base 10.
  • "Línea del eje". Indica si se muestra o no la línea del eje de medida.
  • "Texto valores Eje".Indica si se muestra o no un rango de valores donde están incluidos los valores de la medida.
  • "Líneas de división". Mostrar o no unas líneas perpendiculales al eje de medida que, junto con las líneas de división del eje de dimensión, constituyen una cuadrícula.
  • "Título". Muestra o no el texto de la medida en el eje de medida.
  • "Escala Automática". La aplicación muestra el eje de medida con una escala que permita mostrar todos los valores de la medida.
  • "Máximo". Si está desmarcada la casilla de la escala automática, es el valor máximo que va a tener la escala en el eje de medida.
  • "Mínimo". Si está desmarcada la casilla de la escala automática, es el valor mínimo que va a tener la escala en el eje de medida.
  • "Intervalo". Si está desmarcada la casilla de la escala automática, es el tamaño de cada intervalo en el eje de medida.
• "Tipo líneas división". Las líneas de división se pueden mostrar continuas o discontinuas.
• "Color líneas división". Color que tienen las líneas de división.
• "Tipo líneas Eje". Las líneas de los ejes pueden ser continuas o discontinuas.
• "Color líneas Eje". Color de las líneas de los ejes.
• "Color texto eje". Color del texto que se muestra en los ejes.
• "Tipo línea 0". El eje 0 puede ser una línea continua o discontinua.
• "Color línea 0". Color de la línea 0.
• "Mostrar eje 0". Indica si se muestra o no el eje 0.El eje 0 es la línea que muestra la separación entre los valores positivos y los valores negativos.
• "Número máximo de segmentos". Indica el número máximo de valores que se representan, los valores que no se muestran se agrupan en un único valor llamado Resto .
• "Etiqueta del resto". Indica la etiqueta que va a tener el resto en la leyenda.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

• "Valor mínimo del segmento". Indica el tamaño mínimo del segemento que se representa en el gráfico.
• "Orden de valores". Indica como se ordenan los valores que se representan, puede se por dimension, de menor a mayor o de mayor a menor.

Dimensiones

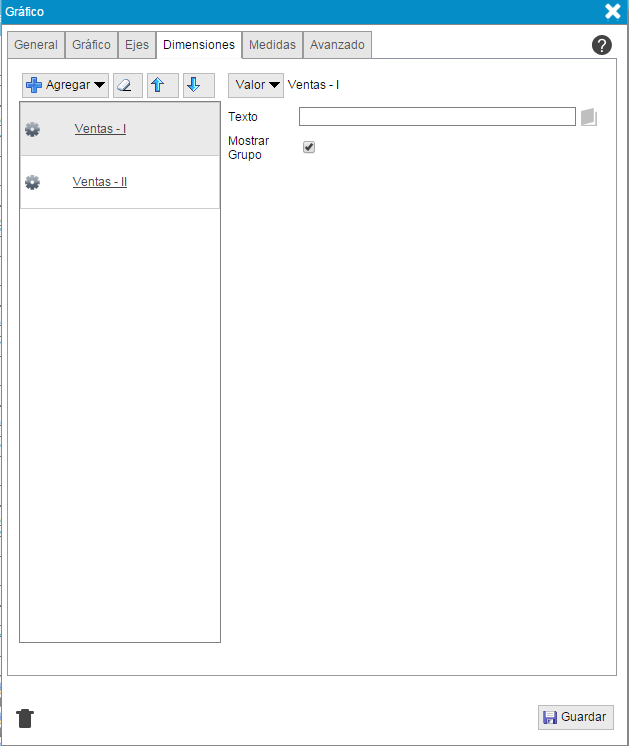

En esta pestaña puede agregar una dimensión o un conjunto de dimensiones.La pestaña "Dimensiones" tiene el siguiente aspecto:



Paso a detallar el significado del campo que puede rellenar en esta pestaña:

• "Texto". Es el título de la dimensión en el eje de dimensión.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

• "Mostrar grupo". Opción que permite mostrar u ocultar la ruleta dentada en el gráfico.Este objeto nos permite cambiar la dimensión que usará el gráfico para mostrar la información.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

• "Nombre columna". Código de columna en el modo conjunto de datos.
• "Formato fecha". Formato que se le aplicará a los campos fecha, si se muestra el valor como texto.

Medidas

En esta pestaña puede añadir una o varias medidas, una o varias columnas de una tabla resumen del diseño, un conjunto de medidas o algunas fórmulas.


Paso a detallar el significado de los distintos campos que se pueden rellenar para cada medida o columna de tabla resumen:

• "Texto". Título que se mostrará en el eje de medidas.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

• "Formato". Indica como se mostrará el resultado númerico de la medida o columna de la tabla resumen.
• "Color". Color de la línea que muestra el resultado de la medida o de la columna de la tabla resumen.
• "Relleno". Pinta el espacio entre la línea y el eje de dimensiones. El color utilizado es el indicado en el campo "Color" y la intensidad se indica en la casilla que aparece a continuación del campo "Relleno".
• "Acumulado". El gráfico va acumulando los resultados de cada valor de la dimensión.
• "Eje". Indica con respecto a que eje tenemos que mirar los valores de los puntos de la línea. Tiene dos valores posibles: eje derecho y eje izquierdo. El eje derecho solo se pinta si se selecciona en alguna medida.
• "Mostrar valores". Indica si se muestran o no los valores de los puntos que forman la línea.
• "Tamaño texto". Indica el tamaño del texto con el que se muestran los valores de los puntos de la línea.
• "Estilo". El texto de los valores de los puntos se puede mostrar en horizontal, vertical o inclinado.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

• "Nombre columna". Código de columna en el modo conjunto de datos.

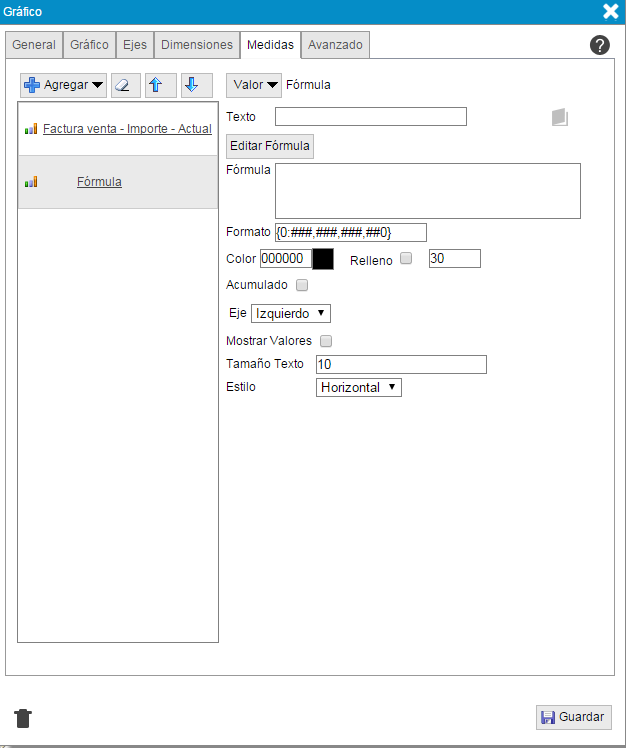

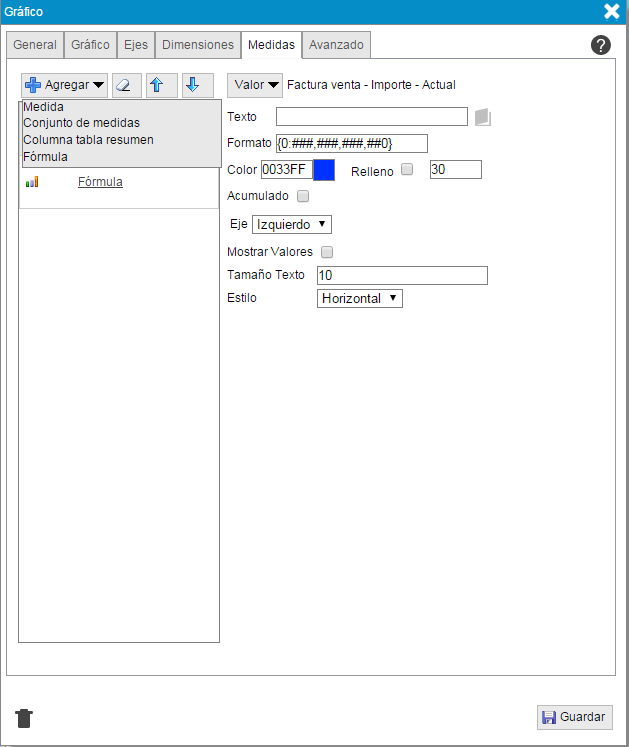

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

• Editor Fórmula

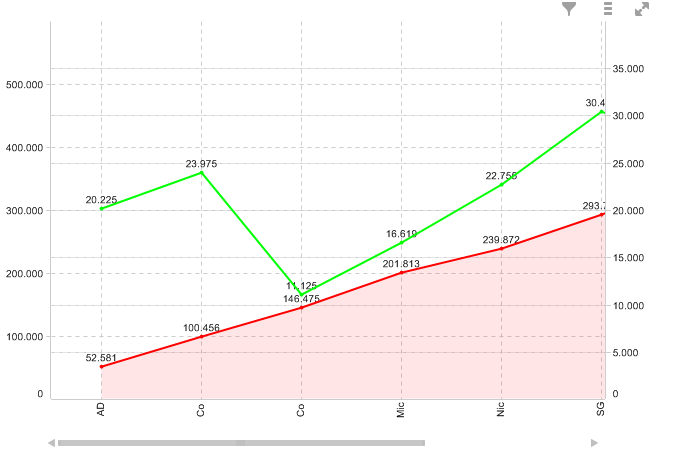

Un ejemplo donde se refleja el efecto de los campos anteriores es el siguiente:


Aquí puede apreciar los valores acumulados, el eje derecho y el relleno de la línea roja. Así como los valores y el eje izquierdo de la línea verde.
