Conjuntos de datos en objetos

Se ha implementado, para algunos objetos del diseño, la posibilidad de utilizar las columnas de un conjunto de datos como campos dimensión o medida de esos objetos.

Elección de conjunto de datos

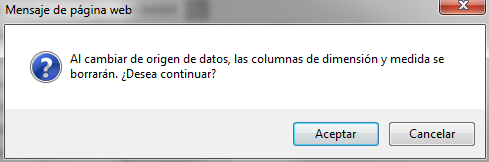

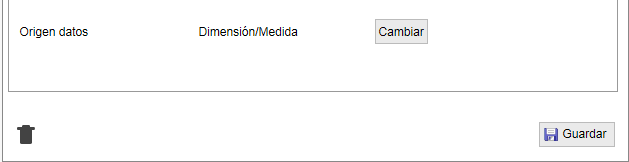

Los primero que hay que hacer es habilitar el objeto para que acepte estas columnas, ya que, por defecto, los objetos están habilitados para aceptar columnas de dimensión y medida. Para habilitar la nueva opción habrá que buscar el campo "Origen datos" y pulsar en "Cambiar". Al pulsar en cambiar saldrá un mensaje de texto indicando al usuario que se procederá a borrar las columnas dimensión-medidas, en el caso de que se haya incluido alguna, ya que no se podrán combinar columnas de un origen y otro.

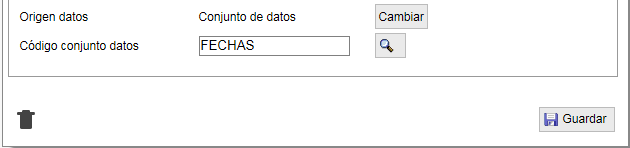

Una vez activado, se deberá definir el conjunto de datos del que obtendremos las columnas. Para ello se puede escribir el nombre del conjunto en el campo de texto, o pulsar el botón

para buscar la lista de conjuntos.

Elección de columnas

Una vez definido el conjunto de datos hay que proceder a añadir las columnas al objeto. En los botones agregar de dimensión y de medida aparecerá ahora la opción de "Columna Conjunto Datos" para añadirlas. Este botón buscará una lista de columnas del conjunto, siempre que el código introducido en "Código conjunto de datos" sea válido, si no, la mostrará el blanco.

Al seleccionar una columna, ésta se añadirá al objeto y se podrá configurar como una columna normal, pudiendo cambiar desde el panel la columna mediante el cuadro de texto o al botón

.
Hay que tener en cuenta que las columnas de medida deberán ser de tipo numérico, para que se puedan pintar bien y aplicar los cambios de color, acumulados, etc.

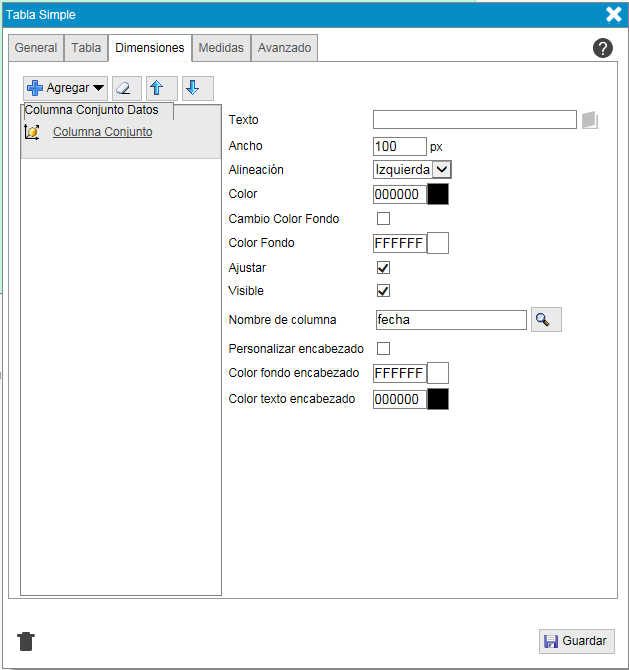

Columnas de conjunto de datos en tabla simple.

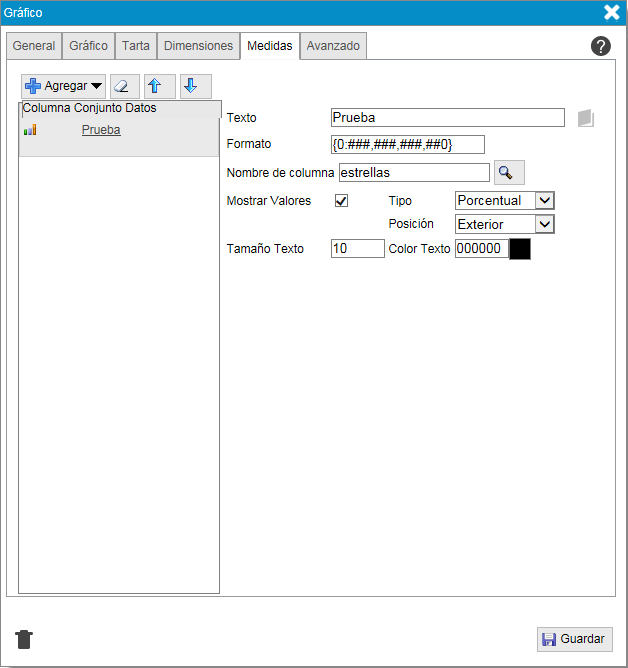

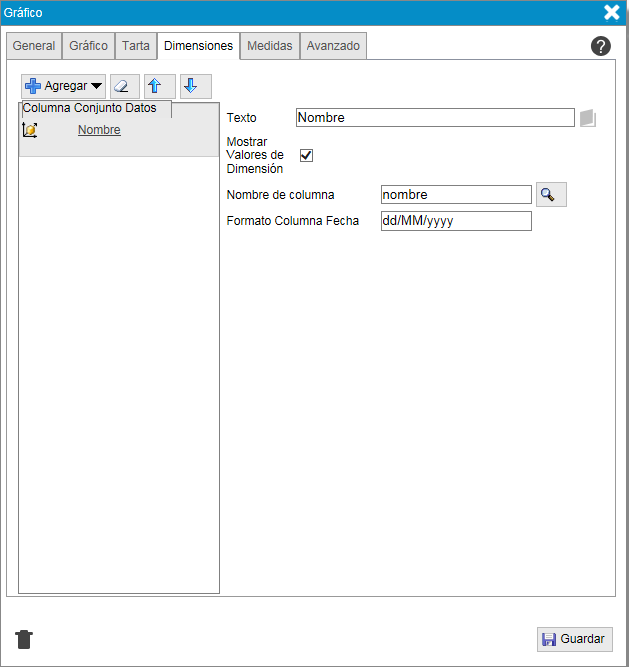

Columnas de conjunto de datos en gráfico.
