Gráfico Combinado

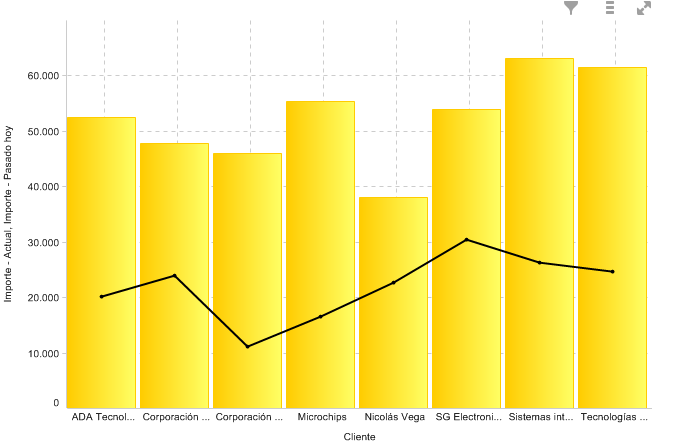

Si en la pestaña "Gráfico" elige como "Tipo" el valor combinado, en el diseño le aparecerá el siguiente objeto:

Si quiere configurar un gráfico de dispersión, las pestañas que se va a encontrar son las siguientes:

Gráfico

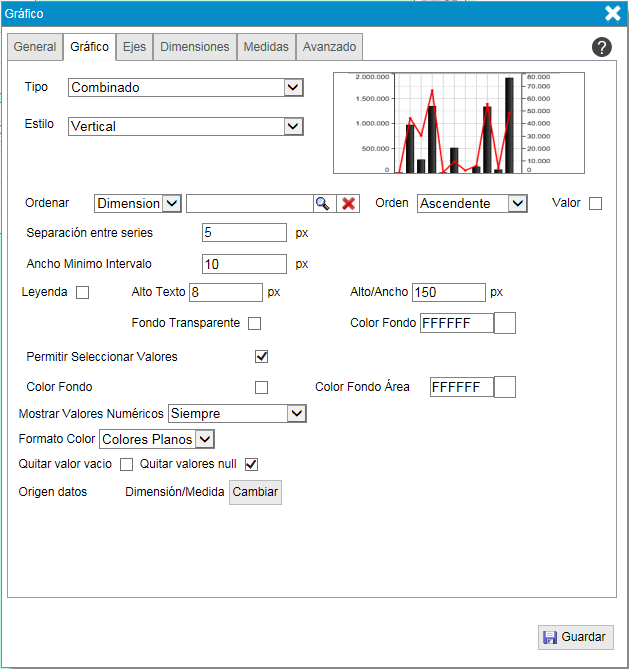

La pestaña "Gráfico" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

• "Estilo". Este campo dispone de dos valores de los que depende la orientación del gráfico.

  Vertical
  Horizontal



• "Ordenar Dimensión". Permite ordenar las columnas o los puntos de las líneas por una dimensión distinta a la que se muestra en el eje inferior, siempre y cuando ambas dimensiones tengan el mismo significado, por ejemplo la dimensión mes texto y la dimensión mes numérico.
• "Orden". Permite indicar orden Ascendente o Descendente para la dimensión incorporada en el campo "Ordenar Dimension".
• "Valor". Si la dimensión tiene un valor numérico indica que se va a ordenar por el valor númerico en lugar de por el orden alfabético.
• "Separación entre series". Indica espacio de separación entre las columnas.
• "Ancho mínimo intervalo". Indica el ancho de los intervalos que se muestran en el eje inferior.
• "Leyenda". Indica si se muestra o no la leyenda junto al gráfico combinado.
• "Ancho máximo". Si se muestra la leyenda, indica el ancho máximo de la zona que esta va a ocupar cuando el gráfico se exporta a pdf o a imagen.
• "Alto texto". Si se muestra la leyenda, indica el tamaño del texto.
• "Fondo Transparente". Si se muestra la leyenda, este campo hace que tenga el fondo transparente.
• "Color Fondo". Si se muestra la leyenda, este campo permite asignarle un color al fondo de la leyenda.
• "Permitir seleccionar valores". Permitir o no hacer clic sobre algunas casillas de la cuadricula y aplicar ese valor como filtro en todo el diseño.
• "Color Fondo". Indica si queremos que el fondo del gráfico tenga un color o no.
• "Color Fondo Área". Si hemos marcado la casilla "Color Fondo" en este campo se indica que color debe tener el fondo.
• "Formato color". El color puede verse uniforme (plano) o con degradado.
• "Quitar valor vacío". Eliminar las dimensiones cuyo resultado sea vacío.
• "Quitar valores null".Eliminar las dimensiones cuyo resultado sea nulo.
• "Origen datos". Cambiar de origen de datos. Más información en Conjuntos de datos en objetos.

Ejes

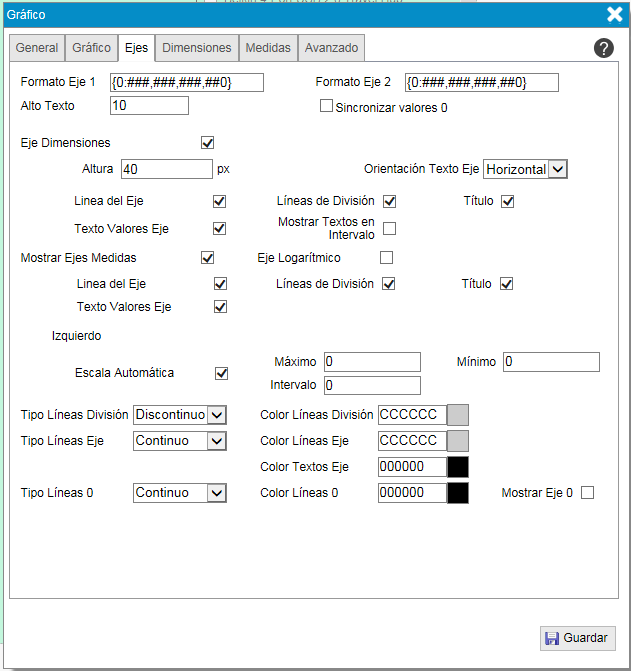

La pestaña "Ejes" tiene el siguiente aspecto:

Paso a detallar el significado de los distintos campos que puede rellenar en esta pestaña:

• "Formato eje 1". Formato con el que se expresan los valores numéricos de las medidas en el eje izquierdo.
• "Formato eje 2". Formato con el que se expresan los valores numéricos de las medidas en el eje derecho.
• "Alto texto". Tamaño del texto que se muestra en los ejes del gráfico.
• "Eje dimensiones".Muestra u oculta el eje de la parte inferior del gráfico.
  • "Altura". Tamaño de la separación entre el eje inferior y el borde del objeto gráfico.
  • "Línea del eje". Indica si se muestra o no la línea del eje inferior.
  • "Texto valores Eje". Indica si se muestran o no los distintos rangos entre los que se posiciona el valor de la medida.
  • "Orientación Texto Eje". Los textos del eje inferior pueden mostrarse en horizontal, en vertical o inclinados.
  • "Líneas de división". Mostrar o no unas líneas perpendiculales al eje de dimensiones que, junto con las líneas de división del eje de medidas, constituyen una cuadrícula.
  • "Título". Muestra o no el título de la dimensión en el eje inferior.
• "Eje medidas". Muestra u oculta el eje lateral del gráfico.
  • "Eje logarítmico." Muestra la representación de los valores de forma logarítmica en base 10.
  • "Línea del eje". Indica si se muestra o no la línea del eje lateral.
  • "Líneas de división". Mostrar o no unas líneas perpendiculales al eje de medidas que, junto con las líneas de división del eje de dimensiones, constituyen una cuadrícula.
  • "Título". Muestra o no el título de la medida del eje lateral.
  • "Texto valores Eje". Indica si se muestran o no los distintos rangos entre los que se posiciona el valor de la medida.
  • "Escala Automática". La aplicación muestra el eje de medidas con una escala que permita mostrar todos los valores del grafico.
  • "Máximo". Si está desmarcada la casilla de la escala automática, es el valor máximo que va a tener la escala en el eje de medidas.
  • "Mínimo". Si está desmarcada la casilla de la escala automática, es el valor mínimo que va a tener la escala en el eje de medidas.
  • "Intervalo". Si está desmarcada la casilla de la escala automática, es el tamaño de cada intervalo en el eje de medidas.
• "Tipo líneas división". Las líneas de división se pueden mostrar continuas o discontinuas.
• "Color líneas división". Color que tienen las líneas de división.
• "Tipo líneas Eje". Las líneas de los ejes pueden ser continuas o discontinuas.
• "Color líneas Eje". Color de las líneas de los ejes.
• "Color texto eje". Color del texto que se muestra en los ejes.
• "Tipo línea 0". El eje 0 puede ser una línea continua o discontinua.
• "Color línea 0". Color de la línea del eje 0.
• "Mostrar eje 0". Indica si se muestra o no el eje 0.El eje 0 es la línea que muestra la separación entre los valores positivos y los valores negativos.

Dimensiones

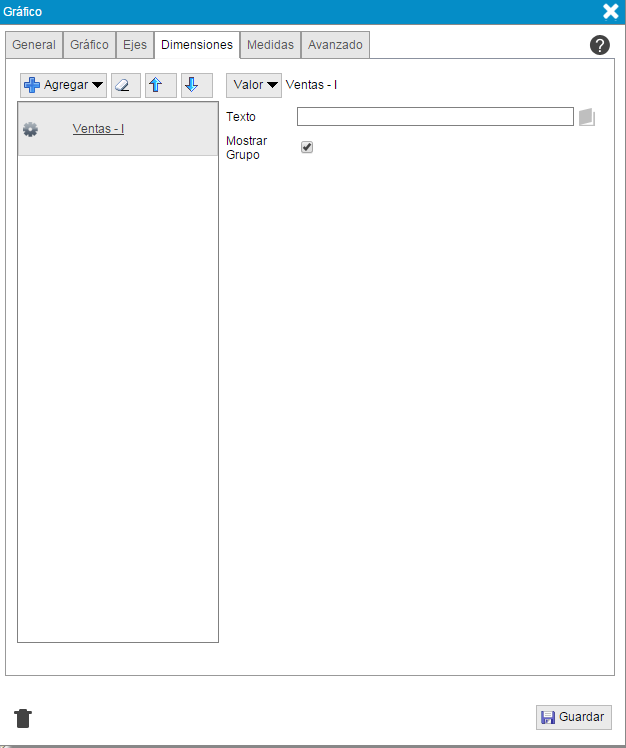

En esta pestaña puede agregar una dimensión o un conjunto de dimensiones.La pestaña "Dimensiones" tiene el siguiente aspecto:



Paso a detallar el significado de los campos que puede rellenar en esta pestaña:

• "Texto". Es el título que se mostrará en el eje de dimensión del gráfico combinado.
  Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

• Mostrar grupo. Opción que permite mostrar u ocultar la ruleta dentada en el gráfico.Este objeto nos permite cambiar la dimensión que usará el gráfico para mostrar la información.

Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

• "Nombre columna". Código de columna en el modo conjunto de datos.
• "Formato fecha". Formato que se le aplicará a los campos fecha, si se muestra el valor como texto.

Medidas

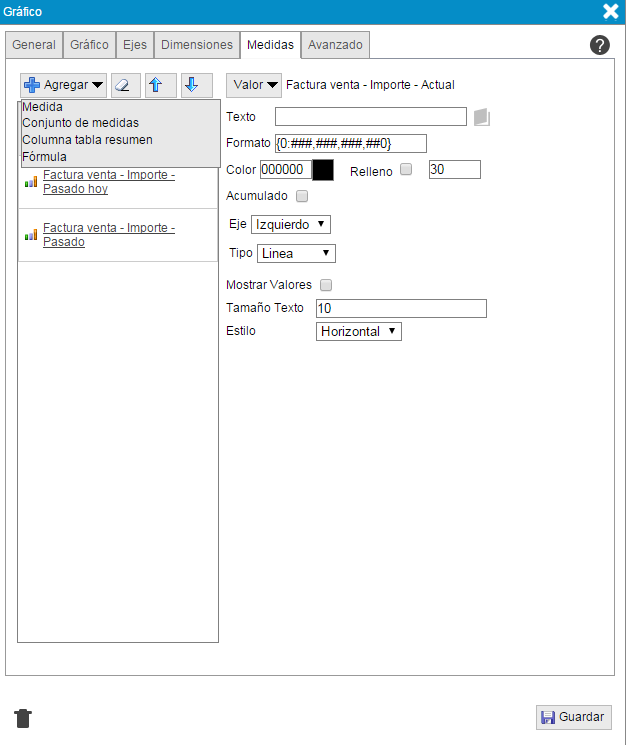

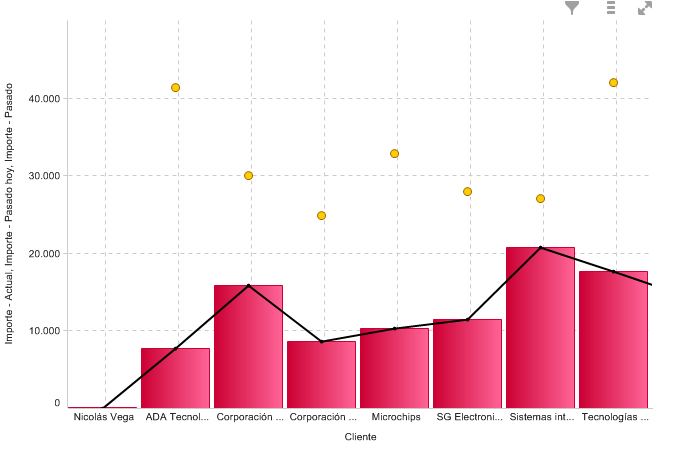

En esta pestaña puede añadir varias medidas, varias columnas de una tabla resumen del diseño, varios conjuntos de medidas o varias fórmulas. Los valores de estas medidas se mostrarán como una línea, como columnas o como puntos.


Paso a detallar el significado de los distintos campos que se pueden rellenar para cada medida o columna de tabla resumen según el valor del campo "Tipo":

• "Tipo= Línea"


  Paso a explicar el significado de los distintos campos que se pueden rellenar en esta pestaña:
  • "Texto". Título que se mostrará en el eje de medidas.
    Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

  • "Formato". Indica como se mostrará el resultado númerico de la medida o columna de la tabla resumen.
  • "Color". Color de la línea que muestra el resultado de la medida o de la columna de la tabla resumen.
  • "Relleno". Pinta el espacio entre la línea y el eje de dimensiones. El color utilizado es el indicado en el campo "Color" y la intensidad se indica en la casilla que aparece a continuación del campo "Relleno".
  • "Acumulado". El gráfico va acumulando los resultados de cada valor de la dimensión.
  • "Eje". Indica con respecto a que eje tenemos que mirar los valores de los puntos de la línea. Tiene dos valores posibles: eje derecho y eje izquierdo. El eje derecho solo se pinta si se selecciona en alguna medida.
  • "Mostrar valores". Indica si se muestran o no los valores de los puntos que forman la línea.
  • "Tamaño texto". Indica el tamaño del texto con el que se muestran los valores de los puntos de la línea.
  • "Estilo". El texto de los valores de los puntos se puede mostrar en horizontal, vertical o inclinado.

  Los siguientes campos se muestran sólo en modo origen de conjunto de datos. Más información en Conjuntos de datos en objetos.

  • "Nombre columna". Código de columna en el modo conjunto de datos.


• "Tipo= Columna"


  Paso a explicar el significado de los distintos campos que se pueden rellenar en esta pestaña:
  • "Texto". Título que se mostrará en el eje de medidas.
  • "Formato". Indica como se mostrará el resultado númerico de la medida o columna de la tabla resumen.
  • "Color". Color de la columna del gráfico que muestra la medida o la columna de la tabla resumen.

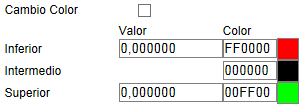

  • "Cambio de color". Puede cambiar el color de la columna del gráfico según el resultado númerico de la medida o columna de la tabla resumen. Si el resultado de la medida o columna de la tabla resumen está por encima de un valor fijado,la columna tendrá un determinado color, lo mismo ocurre si está por debajo de un valor o dentro del intervalo de valores.

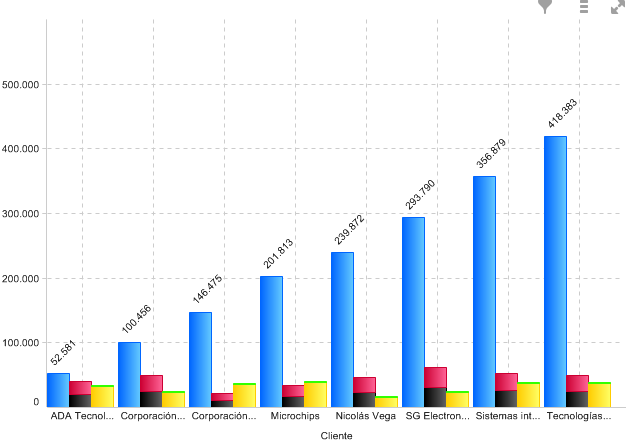

  • "Acumulado". El gráfico va acumulando los resultados de cada valor de la dimensión.



  • "Eje". Indica con respecto a que eje tenemos que mirar los valores de la columna. Tiene dos valores posibles: eje derecho y eje izquierdo. El eje derecho solo se pinta si se selecciona en alguna medida.

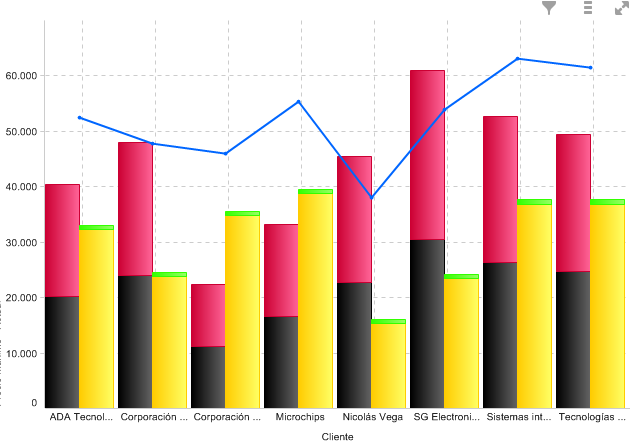

  • "Modo columna". Los posibles valores son: Sin agrupar que indica que cada medida se muestra en su columna, Agrupado en columna 1 marca que medidas se muestran juntas en la primera columna y Agrupado en columna 2 marca que medidas se muestran juntas en la segunda columna.




  • "Mostrar valores". Indica si se muestran los resultados de las medidas en las columnas.
  • "Tamaño texto". Si se muestran los valores, indica el tamaño del texto que muestra los resultados de las columnas.
  • "Estilo". Si se muestran los valores, el texto de los resultados de las columnas se puede mostrar en horizontal, vertical o inclinado.

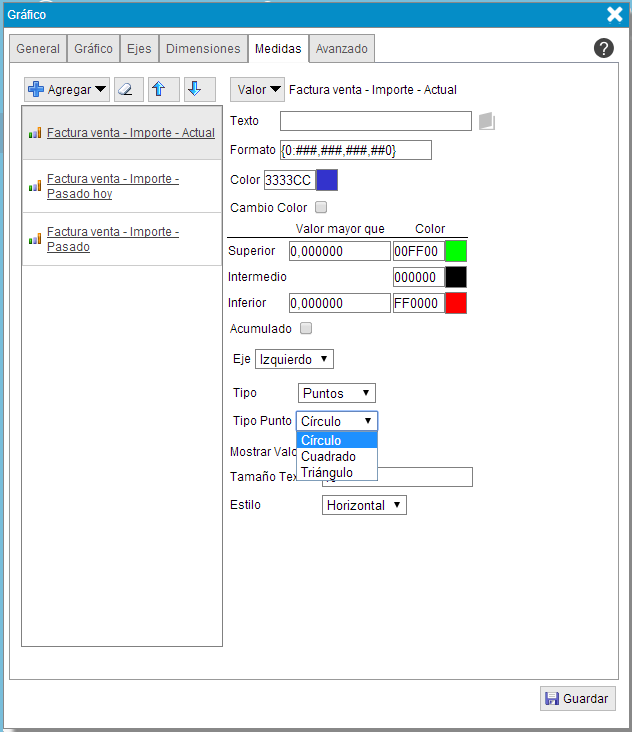

• "Tipo= Puntos"


  Paso a explicar el significado de los distintos campos que se pueden rellenar en esta pestaña:
  • "Texto". Título que se mostrará en el eje de medidas.
    Al lado de este campo aparece el botón , el cual permite escribir el texto en tres idiomas diferentes que son español, mejicano e ingles. El idioma de los textos del cuadro de mando se decide al conectarse con su usuario al cuadro de mando, si no selecciona ningún idioma, por defecto se toma el idioma del navegador.

  • "Formato". Indica como se mostrará el resultado númerico de la medida o columna de la tabla resumen.
  • "Color". Color del punto que muestra la medida o la columna de la tabla resumen.
  • "Cambio de color". Puede cambiar el color del punto según el resultado númerico de la medida o columna de la tabla resumen. Si el resultado de la medida o columna de la tabla resumen está por encima de un valor fijado,la columna tendrá un determinado color, lo mismo ocurre si está por debajo de un valor o dentro del intervalo de valores.

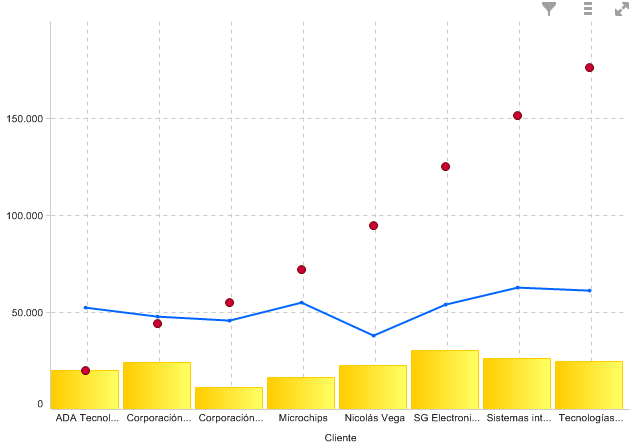

  • "Acumulado". El gráfico va acumulando los resultados de cada valor de la dimensión.



  • "Eje". Indica con respecto a que eje tenemos que mirar los valores del punto. Tiene dos valores posibles: eje derecho y eje izquierdo. El eje derecho solo se pinta si se selecciona en alguna medida.
  • "Tipo punto". Los posibles valores son: Círculo, cuadrado y triángulo.
  • "Mostrar valores". Indica si se muestran los resultados de las medidas en los puntos.
  • "Tamaño texto". Si se muestran los valores, indica el tamaño del texto que se muestra en los puntos.
  • "Estilo". Si se muestran los valores, el texto de los resultados de los puntos se puede mostrar en horizontal, vertical o inclinado.

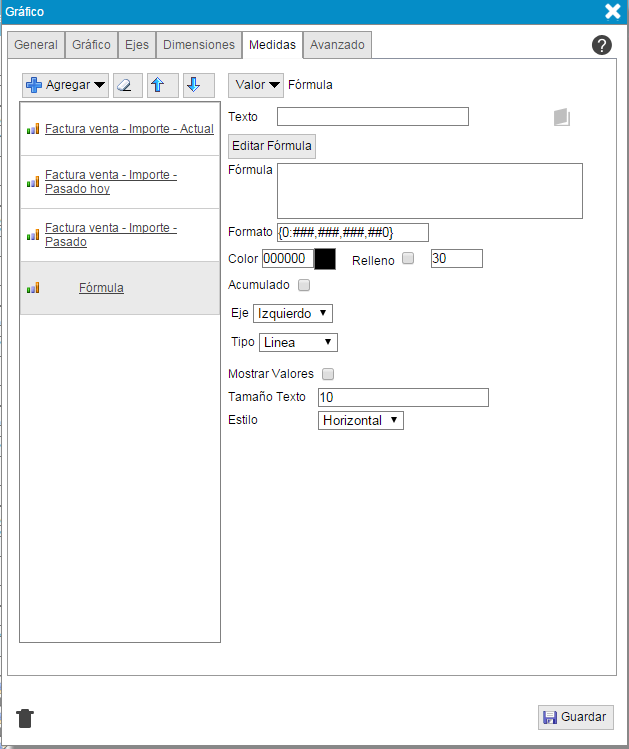

Si ha incorporado una fórmula y la selecciona se encontrará con los siguientes campos:

El metodo para crear una fórmula ya lo hemos explicado anteriormente, debe pulsar y se abrirá una ventana para configurar la fórmula que necesite.
Para obtener má información de como configurar una fórmula pulse en el siguiente enlace:

• Editor Fórmula
